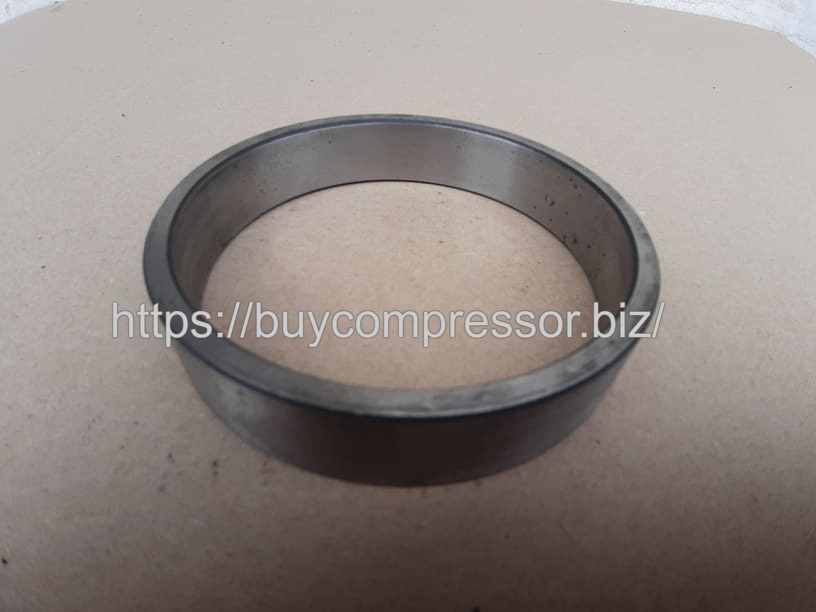

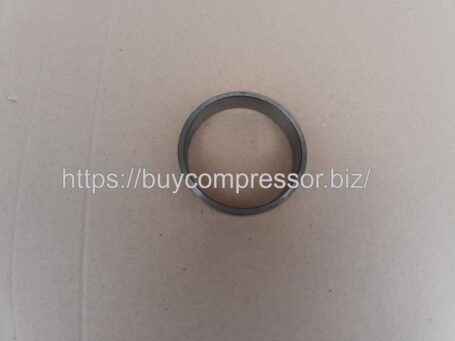

Втулка коленвала под манжету компрессора КТ-6 (КТ-6 Эл; КТ-7) 34.02.00.04-001 (КТ6.02.018), устанавливается после подшипника коленчатого вала, и является посадочным местом манжеты.
Рекомендации по ремонту и модернизации компрессора КТ6
- С целью исключения выработки шейки коленчатого вала в месте установки сальника IКТ-УIа-А с кожаной манжетой, разработан вариант уплотнения коленвала манже- той резиновой с установкой на шейку коленвала сменной термообработанной втулки
- Для проведения модернизации уплотнения необходимо:
а) при наличии выработки заполировать или прошлифовать шейку коленвала;
б) в передней крышке проточить канавку для установки кольца, стопорящего манжету.
в) изготовить втулку или установить стандартную
Примечание: 1. Втулку изготовить из стали 45 ГОСТ 1050-60.
- Твердость НВ С 30-38.
- Размер необходимо выполнять по фактическому диаметру шейки вала после шлифовки, обеспечив натяг в пределах 0,01-0,08мм
- Изготовить кольцо из пружинной проволоки П-3.0 ГОСТ 9389-60.
- Для уплотнения применять манжету резиновую 1-10х125-1 ( АСК-100х125х12) ГОСТ 8752-70 ( Прейскурант 05-08 № п/п 18-24).
- Установить втулку на шейку вала; в крышку корпуса запрессовать манжету; в проточку крышки ввести стопорное кольцо; поставить на место крышку, предварительно подложив прокладку; затянуть гайки, застопорить их.
- Для удобства установки манжеты на коленвал компрессора целесообразно изготовить и применить конусную направляющую втулку
- Посадку втулки, запрессовку манжеты и установку кольца выполнять с соблюдением следующих технических требований.
перед сборкой все детали очистить от загрязнений и просушены, а поверхности трения смазаны смазкой универсальной 1-13 жировая ГОСТ 1631-61;
