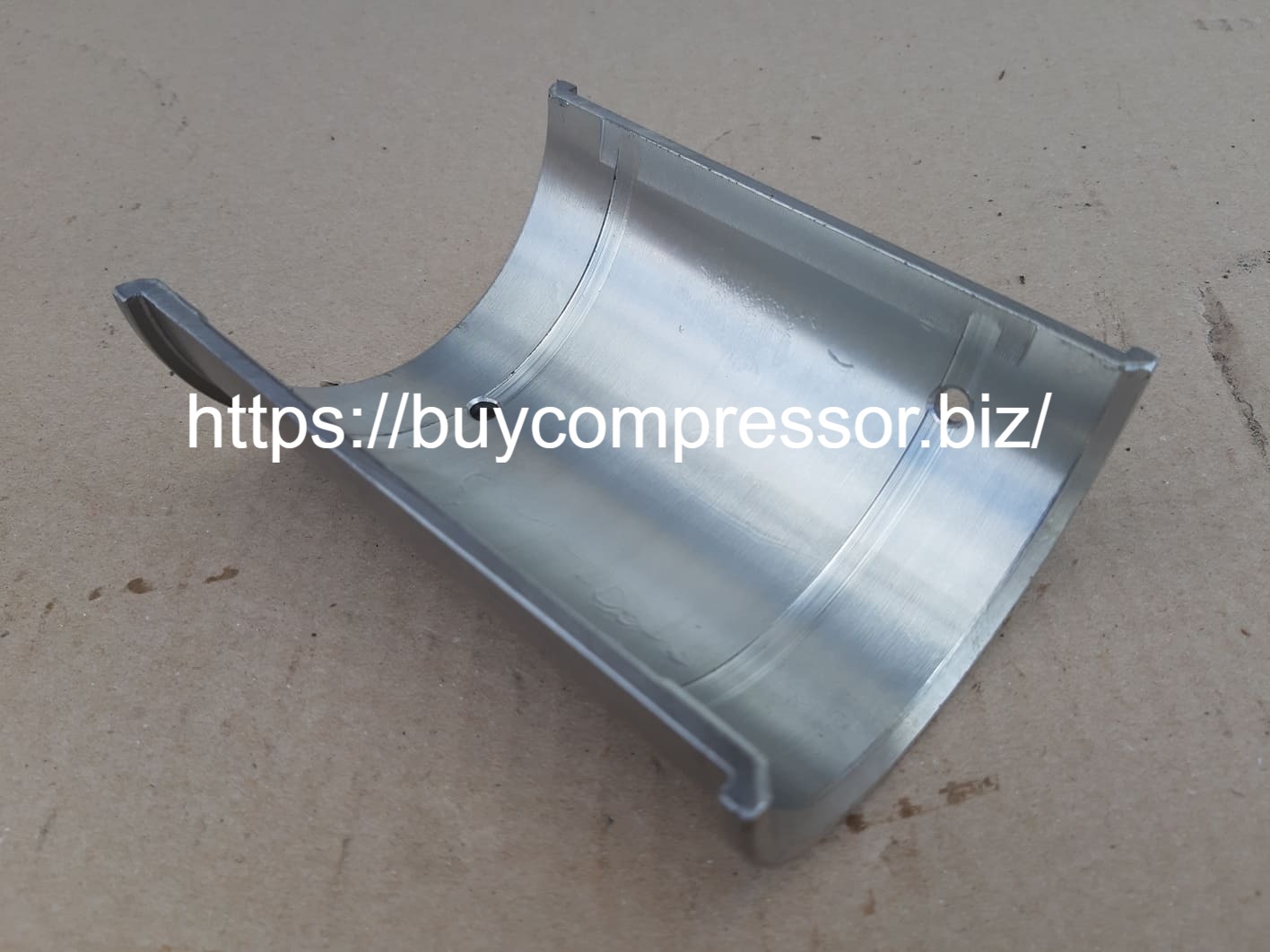

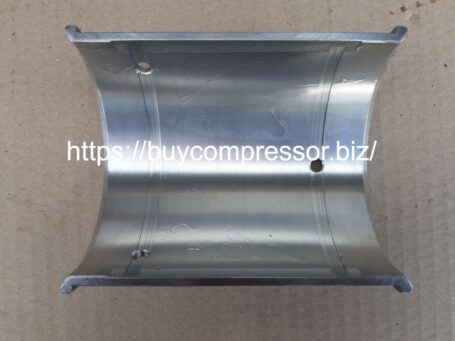

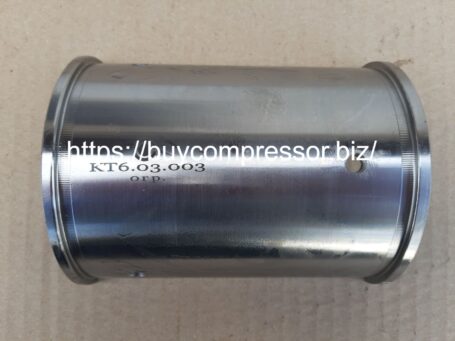

Загрузка...Вкладыш шатуна верхний компрессора КТ-6 (КТ-6 Эл; КТ-7) 34.03.03.00-009сб (КТ6.03.003сб), устанавливается в узле шатунов при помощи штифтов, исполняют роль подшипника скольжения для коленвала компрессора. Изготавливаются из стальной заготовки и баббитовой заливки с маркой баббита Б-83 центробежным способом. Во избежание отслаивания баббита, стальную заготовку подвергают горячему лужению или омеднению. Возможно изготовление деталей из трубной заготовки 108*12 из стали Ст-10. Маркировка деталей производится на торце, вес детали 0,6 кг.
Таблица градаций вкладышей компрессора КТ-6 (по диаметру коленчатого вала)
| 0 градация ( номинал) | 88,00 мм |
| 1 градация ( 1 ремонт) | 87,50 мм |
| 2 градация ( 2 ремонт) | 87,00 мм |
| 3 градация ( 3 ремонт) | 86,50 мм |
| 4 градация ( 4 ремонт) | 86,00 мм |
| 5 градация ( 5 ремонт) | 85,50 мм |
| 6 градация ( 6 ремонт) | 85,00 мм |
| 7 градация ( 7 ремонт) | 84,50 мм |
| 8 градация ( 8 ремонт) | 84,00 мм |
| 9 градация ( 9 ремонт) | 83,50 мм |
| 10 градация ( 10 ремонт) | 83,00 мм |
| 11 градация ( 11 ремонт) | 82,50 мм |
| 12 градация ( 12 ремонт) | 82,00 мм |
а) по внутреннему диаметру вкладыш изготовлять согласно градационному размеру диаметра шатунной шейки коленчатого вала;
б) увеличение толщины вкладыша по всем категориям производить за счет увеличения тела вкладыша; толщину баббитовой заливки оставлять в пределах, указанных на чертеже;
в) прилегание вкладыша в ложе головки шатунов и крышке проверить по краске.
Отпечаток краски должен покрывать не менее 85% поверхности каждого вкладыша. При этом на площади 1см2 поверхности должно быть не менее двух пятен краски;
г) вкладыши устанавливать в головку шатунов и крышку с натягом на обе половинки в пределах 0,08…0,12мм.
ООО «НПП Полэнергокомплекс» имеет полный перечень запасных частей к компрессорам КТ-6; КТ-6 Эл; Кт-7, производителя АО «Полтавский турбомеханический завод» (ПТМЗ), которые устанавливаются на тепловозах и электровозах. Вся продукция сертифицирована и надлежащего качества. На представленные товары распространяются гарантийные обязательства в полном объеме.
