Вал коленчатый компрессора КТ-6 34.02.01.00-006сб (КТ6.02.001сб)

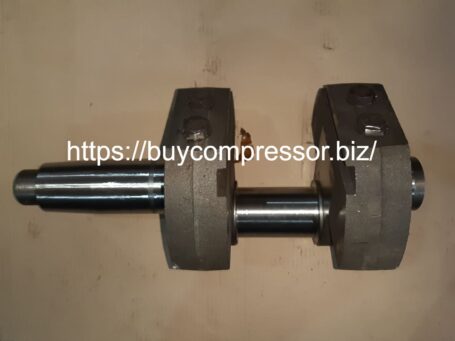

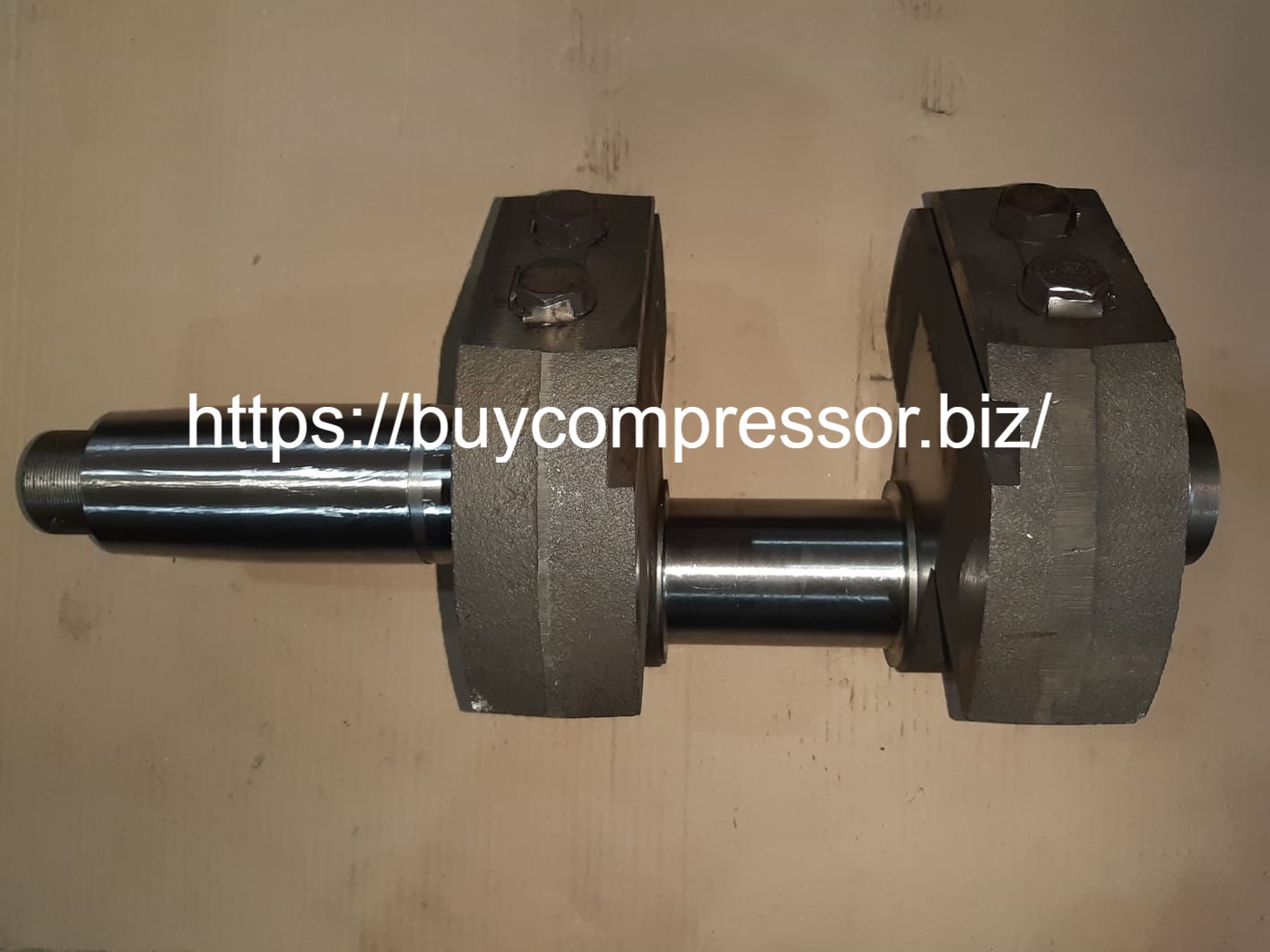

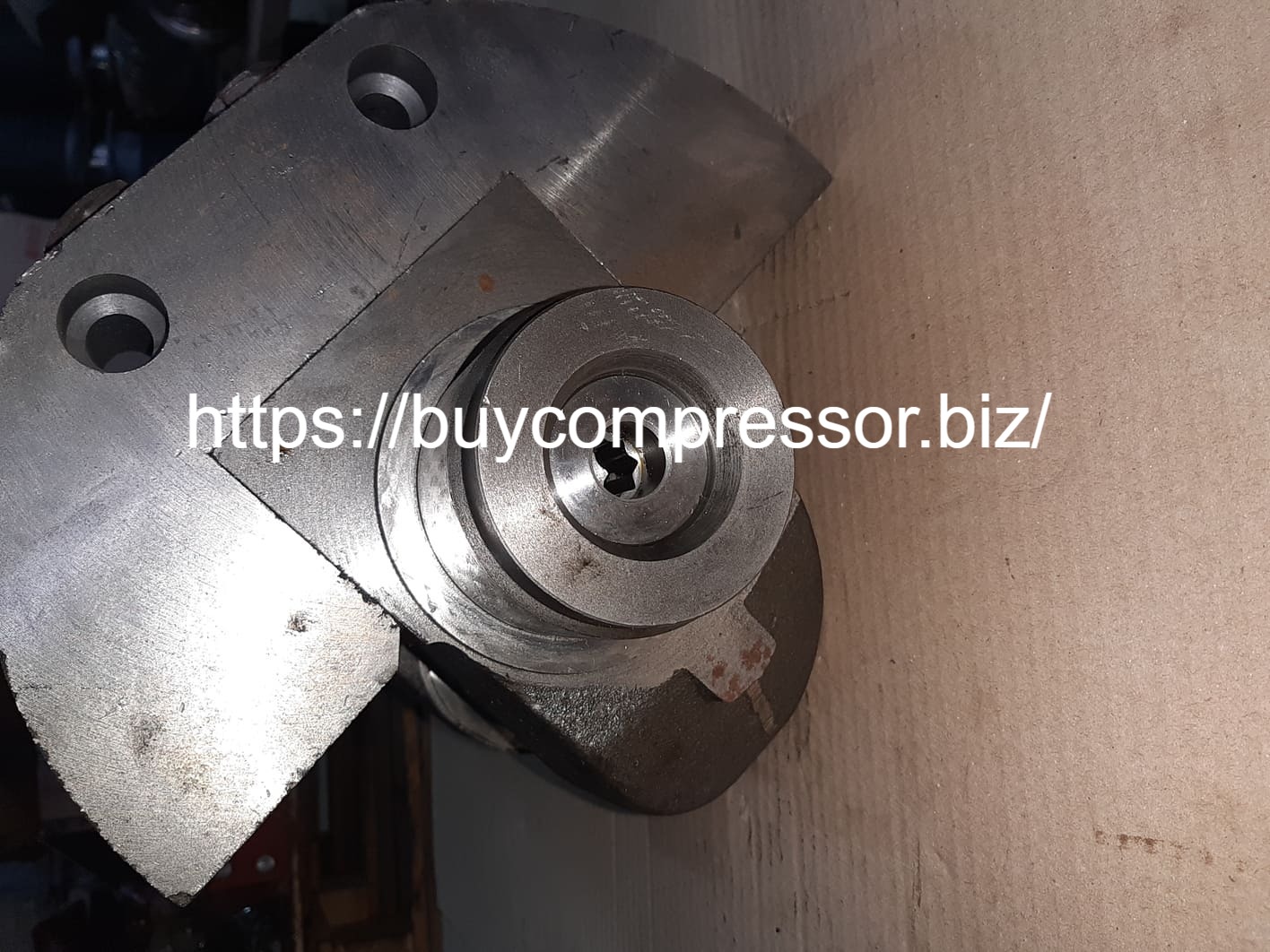

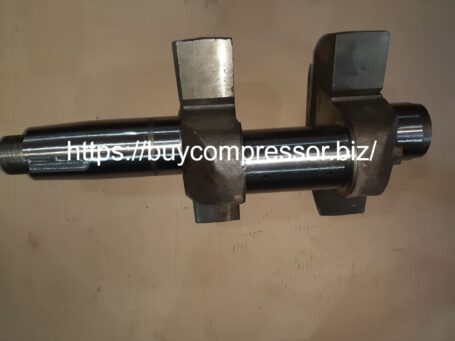

Вал коленчатый компрессора КТ-6 (Кт-7; КТ-6Эл) 34.02.01.00-006сб (КТ6.02.001сб), выполнен из высокопрочного чугуна ВЧ 60 с двумя основными балансирами. Коленчатый вал оснащен одной шатунной шейкой и двумя коренными шейками на которые напрессовываются подшипники 318. Вес детали 68,7 кг. Коленвал с номером чертежа 34.02.01.00-006сб идет без дополнительных балансиров.

Рекомендации по ремонту компрессора КТ6

• Коленчатый вал подлежит замене при наличии:

а) трещин, изломов;

б) износов, превышающих допускаемые.

• При ремонте коленчатого вала разрешается заварка трещин в сварочных швах балансиров с предварительной разделкой дефектного места. Сварку производить электродами Э42 или Э50 ГОСТ 9467-75.
• Втулку коленчатого вала КТ 6.02.013, см. эскиз 32, выпрессовать в случае ослабления посадки или износа квадратного отверстия более 14,5 мм.
• Коническую поверхность Г при наличии задиров или износа разрешается восстанавливать осталиванием или вибро-дуговой наплавкой и проверкой калибром по краске/или по сопрягаемой поверхности зубчатой полумуфты/. Прилегание должно быть не менее 75% поверхности. Допускается утопание конусного калибра до 2 мм от торца конуса.

При изготовлении нового вала коническую поверхность проверить по согласованному калибру по краске. Прилегание должно быть не менее 75% поверхности.

• Внутренние каналы подвода смазки тщательно промыть и продуть сжатым воздухом.
• Самоуплотняющиеся сальники заменить.

• Коленчатый вал, прошедший ремонт сваркой, подлежит обязательной повторной дефектоскопии.
• Отремонтированный коленчатый вал должен удовлетворять следующим техническим требованиям:

а) допуск параллельности осей шатунной и коренной шеек на длине 133 мм- 0,06 мм;

б) допуск радиального биения поверхности Ø d₁ относительно поверхности Ø d-0,04

мм;

в) овальность и конусообразность шатунной шейки-0,03 мм, коренной-0,02 мм.

• Балансир дополнительный — черт. КТ 6.02.015-3 заменить при наличии:

а) отклонения от плоскостности поверхности Б и В более 0,1 мм;

б) срыва или смятия резьбы более 2-х ниток;(М16х1,5-6Н).

Забоины на поверхности балансира R=145+1 зачистить с плавными переходами.

ООО «НПП Полэнергокомплекс» имеет полный перечень запасных частей к компрессорам КТ-6; КТ-6 Эл; Кт-7, производителя АО «Полтавский турбомеханический завод» (ПТМЗ), которые устанавливаются на тепловозах и электровозах. Вся продукция сертифицирована и надлежащего качества. На представленные товары распространяются гарантийные обязательства в полном объеме.
