За своєю структурою компресор ПК-35 є 2-ступінчастим 2-х циліндровим агрегатом, що складається з механізму кривошипно-шатунного типу і поршнів (тронкових). Обертання пристрою сприяє додатковий вал відбору дизельної потужності через муфту (еластичну або, у більшості виробів, пружну). Компресор зафіксовано 4 болтами на спеціальній станині.
Пристрій компресора ПК-35
Агрегат ПК-35 має міцний чавунний корпус (використовується сірий чавун). Бічні сторони закриті кришками прямокутної форми. Їх можна завжди відкрити для профілактичного огляду комплектуючих. Також кришки відкриваються під час ремонтних робіт. Колінвал складається з однієї шийки і двох шатунів, що обертаються на ній. Він виготовлений з вуглецевої сталі, спирається на 2 шарикопідшипники 413 (ГОСТ 8338-75).
Сталевими є і шатуни з нижніми головками, що знімаються. Принцип той же, що й у шатунів двигуна, але ці знімні частини фіксуються тільки парою болтів. Верхня головка містить запресовану втулку, відлиту з бронзи.

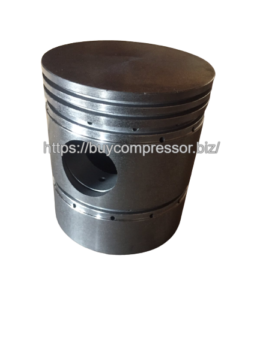

Поршні виготовлена з:
низького тиску поршень або поршні ступені №1, що має діаметр 190 мм, з алюмінієвого спеціального сплаву АЛ1;
високого тиску поршень або поршні ступені №2, що має діаметр 110 мм, із чавуну СЧ21-40.
Обидва поршні мають по 4 канавки:

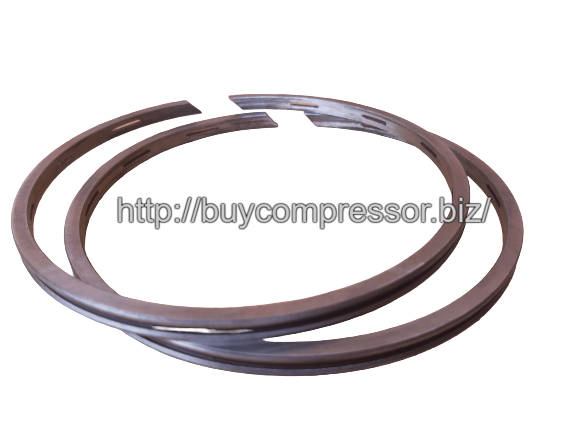

2 прорізи призначені для компресійних кілець (ущільнювальних);
друга пара – для кілець маслознімних.
Є пальці плаваючого типу – поршневі. Щоб вони вільно переміщалися в бобишках, для стопорних кілець передбачені виточені прорізи. Конструкція циліндрів ПК-35
Циліндри виробник відливає із чавуну необхідної товщини. У циліндрах із зовнішнього боку є ребра, що відводять тепло. На циліндрах у верхній частині є клапан. Вони складаються з 2 частин, клапана заточені у корпус. Клапана або пластини з товщиною 0,6 мм, довжиною 80 мм та шириною – 8 мм, виготовлені зі сталі.
Конструкція включає оброблені спеціальним методом площини бічних припливів циліндрів і шпильок фланців, призначених для фіксації сполучних патрубків.
Маса компресора ПК-35, який представлений до уваги покупців торгової компанії ТОВ «НВП Поленергокомплекс», становить 320 кг. До цієї серії компресора завжди є на складі величезний асортимент запасних деталей.
