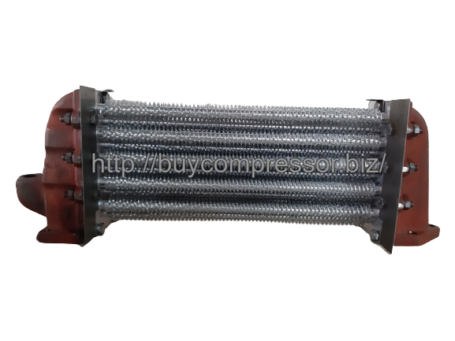

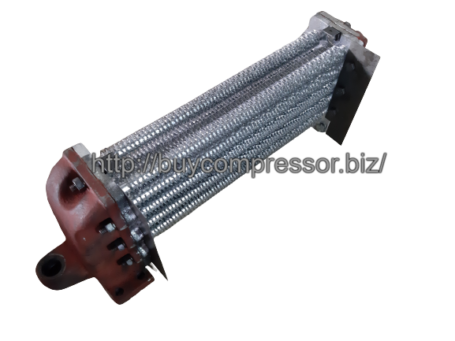

Теплообменник компрессора ПК (ПКС, ПКСД) 32.19.00.00-005сб, является составной частью охлаждения компрессора. Основное предназначение Теплообменника является охлаждение воздуха, проходящего по трубкам.

Теплообменник состоит из следующих деталей:

Отливка Корпус теплообменника НД и Корпус теплообменника ВД изготавливается из чугуна марки СЧ15-СЧ20 или алюминия. При механической обработке и сверлении отверстий допускается отклонение на шаг и любую сумму шагов ±0,15. Трубка холодильника изготавливается путем навивки ленты упаковочной на поверхность трубки. Сборка секции теплообменника происходит методом развальцовки концов трубы в отверстиях фланца.

Качество сборки секции теплообменника проверяется на плотность соединений в водяной ванне под давлением сжатого воздуха в 6 кгс/см².

Запчасти для компрессоров производства АО «Полтавский турбомеханический завод» (АО «ПТМЗ») серии ПК-5,25А; ПКС-5,25А; ПКСД-5,25; ЭПКУ-5,25/7; ПК-1,75А; ПКС-1,75А; ПКСД-1,75; ЭПКУ-1,7/10; ПК-3,5А; ПКС-3,5А; ПКСД-3,5; ЭПКУ-3,5/7. На складе предприятии большой перечень запчастей в наличии, коленчатые валы, цилиндры, клапана, поршня, поршневые кольца, шатуны, пальцы, прокладки и многое другое к данной серии компрессора. Отправка в любой город Украины, работаем со странами ближнего зарубежья, вся продукция новая и сертифицирована.

Перечень поставляемых запчастей к компрессорам ПК-1,75А; ПК-3,5А; ПК-5,25 А Вы можете найти в таблице ниже, если возникли вопросы свяжитесь с нашими менеджерами.

Наименование	Номер чертежа	Вес, кг
Вал коленчатый ПК-1,75А	31.02.01.00-007сб	12,9
Вал коленчатый ПК-3,5А	32.02.01.00-000сб	18,95
Вал коленчатый ПК-5,25А	33.02.01.00-029сб	28,5
Вал сцепления	28.10.00.03-004	5,13
Вал сцепления новый	246.03.01.03-27	4,95
Вентилятор компрессора левого вращения	33.05.00.00-027сб	7,72
Вентилятор компрессора правого вращения	33.05.00.00-027сб	7,72
Вкладыш шатуна	ВК-51 стандарт	0,042
Втулка маслонасоса	32.09.01.02-016	0,026
Втулка пальца муфты	33.04.00.05-009	0,006
Втулка шатуна ПК
Гайка коленвала	32.00.00.10-004	0,178
Датчик холостого хода	26.03.03.00-022сб	0,925
Держатель кожуха	33.05.01.00-013	0,65
Диффузор кожуха верхний ПК-1,75А	31.06.00.00-015сб
Диффузор кожуха верхний ПК-3,5А	32.12.00.00-008сб
Диффузор кожуха верхний ПК-5,25А	33.11.00.00-004сб
Диффузор кожуха нижний ПК-3,5А	32.13.03.00-017сб
Диффузор кожуха нижний ПК-5,25А	33.12.00.00-001сб
Клапан 1 ступени	32.20.00.00-005сб	3,64
Клапан 2 ступени	32.21.00.00-002сб	2,4
Клапан обратный ЭПКУ	205.04.00.00-00сб
Клапан предохранительный 3,4 Атм.	26.03.07.00-008сб	0,94
Клапан предохранительный 8 Атм.	26.03.07.00-008сб	0,94
Клапан предохранительный CAXL 3,4 Атм.	CAXL4 3.4+-0.1*	0,48
Клапан предохранительный CAXL 8 Атм.	CAXL4 8+-0.1*	0,48
Кожух вентилятора в сборе	33.05.01.00-020сб	2,51
Коллектор всасывающий ПК-1,75А	31.05.00.01-060
Коллектор всасывающий ПК-3,5А	32.18.00.00-023
Коллектор всасывающий ПК-5,25А	33.10.00.01-046
Коллектор нагнетательный ПК-3,5А	32.17.00.01-000
Коллектор нагнетательный ПК-5,25А	33.08.00.00-009
Коллектор нагнетательный ПК-5,25А (длинный)	244.00.00.30-00
Колодка в сборе	218.03.09.00-00сб	1,503
Кольцо компрессионное скребковое ЦВД	32.04.00.05-006	0,0145
Кольцо компрессионное скребковое ЦНД	32.03.00.03-021	0,052
Кольцо компрессионное торцевое ЦВД	32.04.00.03-028	0,0145
Кольцо компрессионное торцевое ЦНД	32.03.00.03-018	0,052
Кольцо маслосъемное ЦНД эспандер	32.03.01.00-007сб	0,065
Кольцо маслосъемное. ЦВД эспандер	32.04.01.00-004сб	0,015
Кольцо резиновое К4	33.04.00.04-002	0,014
Кольцо стопорное пальца	Б22-65Г	0,00085
Комплект прокладок ПК-1.75А	———————	0,25
Комплект прокладок ПК-3.5А	———————	0,35
Комплект прокладок ПК-5.25А	———————	0,48
Корпус коробки клапанов ЦВД	33.00.00.02-026	6,53
Корпус коробки клапанов ЦНД	33.00.00.01-016	7,2
Корпус ПК-1,75А	31.01.00.01-004	26,9
Корпус ПК-3,5А
Корпус ПК-5,25А
Корпус промежуточный ПК-1,75А	232.00.00.01-02	21
Корпус промежуточный ПК-3,5А	232.00.00.01-03	32
Корпус промежуточный ПК-3,5А	232.00.00.01-03
Корпус промежуточный ПК-5,25А	32.01.00.02-050	38
Корпус промежуточный ПК-5,25А	32.01.00.02-050
Корпус теплообменника ЦВД	32.19.00.02-014	1,43
Корпус теплообменника ЦНД	32.19.00.01-004	1,94
Кронштейн отводки	246.03.01.08-80	7,7
Кронштейн отводки	28.10.00.01-000	12,64
Крышка люка большая (глухая)	33.01.00.03-017
Крышка люка большая (под щуп и тэн)	32.01.00.04-037
Крышка люка большая (под щуп)	32.01.00.04-024
Крышка люка малая (глухая)	33.01.00.04-014
Крышка люка малая (под щуп)	31.01.00.02-030
Крышка передняя под подшипник 310	32.01.00.02-004	4,69
Крышка передняя под подшипник 410	32.01.00.02-103	4,69
Лопасть вентилятора (левая)		0,47
Лопасть вентилятора (правая)	34.11.00.01-004	0,47
Манжета 1,2-50х70
Манометр глицериновый
Маслоуказатель	33.07.00.00-005сб	0,126
Муфта соединительная	33.04.00.00-017сб	20,2
Насос масляный левого вращения	32.09.00.00-019сб	3,84
Насос масляный правого вращения	32.09.00.00-006сб	3,84
Ось вентилятора ПК	33.05.00.02-018	0,5
Палец муфты	33.04.00.03-005	0,29
Палец муфты в сборе	33.04.01.00-017сб	0,29
Палец поршневой ЦВД	32.04.00.04-009	0,119
Палец поршневой ЦНД	32.03.00.04-002	0,224
Патрубок кривой	26.03.00.03-008	4,2
Патрубок прямой	231.03.02.01-07	1,85
Патрубок фильтра MANN	32.10.04.00-010сб
Пластина клапана НД	32.20.00.02-009	0,0065
Пластина клапанная ВД	32.21.00.01-009	0,005
Пластина обратного клапана	26.03.01.00-000cб	0,042
Пластина стопорная	32.03.00.05-012	0,015
Подшипник 1000928Л
Подшипник 203
Подшипник 310
Подшипник 312
Подшипник 410
Полумуфта ведомая	33.04.00.01-027	7,7
Полумуфта ведомая	218.03.07.00-00сб	30,5
Полумуфта ведомая (8 пальцевая)	33.04.00.01-014	7,6
Полумуфта ведомая ПКСД	25.10.00.02-011	7,5
Полумуфта ведущая	218.03.06.00-00сб	20,75
Полумуфта ведущая (8 пальцевая)	33.04.00.02-008	9,12
Полумуфта ведущая ПКС д. 48,55,60 мм	33.04.00.02-011	9,9
Полумуфта ведущая ПКСД	28.06.00.01-014	13,52
Поршень ЦВД	32.04.00.01-024	1,775
Поршень ЦНД	32.03.00.01-014	1,495
Пружина клапан НД	32.20.00.03-006	0,0065
Пружина клапана ВД	32.21.00.02-006	0,005
Пружина колодки	218.03.08.04-05	0,148
Радиатор ПКСД	УР-70
Ремень А-1060	А-1060
Сапун	32.11.00.00-001сб	0,978
Седло обратного клапана	26.03.00.01-017	0,043
Секция теплообменника	32.19.01.00-000сб	4,6
Сервомеханизм	26.03.04.00-025сб	4,05
Сетка фильтра	32.01.02.00-006сб	0,1
Сильфон (Компенсатор)	ТВ 50х100	3
Стойка вентилятора	33.05.00.01-024	1,9
Теплообменник	32.19.00.00-005сб	18
Теплообменник	32.19.00.00-010сб	18
Теплообменник	33.03.00.00-023сб	18
Трубка маслонасоса ПК-1,75А	31.03.00.00-001сб	0,43
Трубка маслонасоса ПК-3,5А; ПК-5,25А	33.09.00.00-009сб	0,43
Тэн (элемент нагрева 110/220в)
Узел коленвала ПК-1,75А	31.02.00.00-020сб	16,85
Узел коленвала ПК-3,5А	32.02.00.00-007сб	22,9
Узел коленвала ПК-5,25А с подшипниками	33.02.00.00-040сб	34,11
Узел манометра в сборе	34.16.00.00-020сб
Упор обратного клапана	26.03.00.02-014	0,24
Устройство натяжное	32.14.00.00-002сб	1,01
Фильтр воздушный MANN
Фильтр воздушный с резонатором	32.10.00.00-020сб	4,87
Фильтр масляный	32.01.01.00-003сб	0,438
Фильтрующий элемент
Цилиндр ВД	32.00.00.02-023	6,9
Цилиндр НД	32.00.00.01-039	11,2
Шайба шатуна	32.03.00.06-019
Шатун ПК	ГАЗ-52	1
Шатунно-поршневая группа ЦВД	32.04.00.00-027сб	2,96
Шатунно-поршневая группа ЦНД	32.03.00.00-020сб	2,95
Шкив вентилятора	33.05.00.03-002	0,85
Штуцер масляного фильтра	32.01.00.06-002

Номер чертежа 32.19.00.00-005сб
Материал корпуса СЧ20
Вес, кг 18
Применяемость на компрессорах ПК-3,5А; ПК-5,25А
