Шатун жесткий КТ-6 34.03.02.00-006сб (КТ6.03.002сб)

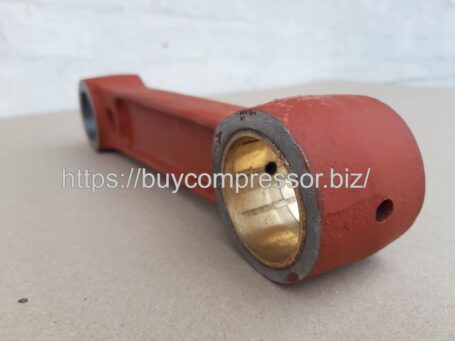

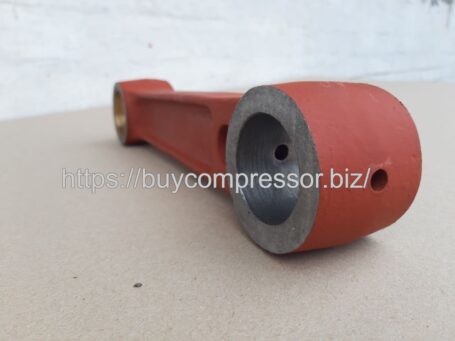

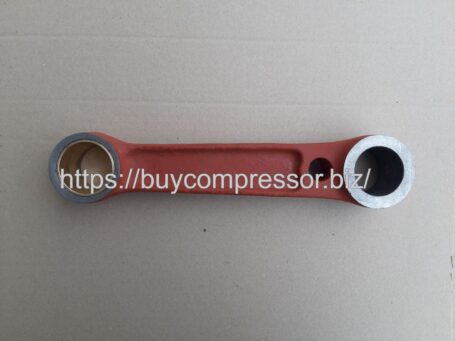

Шатун жесткий компрессора КТ-6 (КТ-6 Эл; КТ-7) 34.03.02.00-006сб (КТ6.03.002сб), устанавливается в узел шуанов, имеет каналы для смазки поршневых пальцев и отверстие для установки пальца жесткого шатуна. Одной частью шатуна он крепится к узлу шатунов, второй удерживает поршневой палец вместе с поршнем НД. Всего на компрессоре стоит 1 жесткий шатун. Втулка на шатуне имеет диаметр 45 мм. и установлена только в верхней части шатуна.  Материал изделия — сталь 40х-Б, вес детали 3,41  кг.

В старой документации может встречается чертеж 34.03.02.01-003.

Рекомендации при ремонте компрессора КТ6

Шатун жёсткий в сборе-черт.34.03.02-00-006 СБ /КТ6.03.003сб/,

Шатун подлежит замене при наличии:

а) трещин;

б) забоин на черновых поверхностях глубиной более 1 мм;

в) износов, превышающих допускаемые, за исключением поверхностей оговоренных ниже.

• Запрещается производить на шатунах какие-либо сварочные работы.
• Забоины на черновых поверхностях глубиной более 1 мм допускается зачистить с плавным переходом.
• Проверить шатуны на контрольной плите, при этом допускается: а) перекос головки шатуна — не более 0,06 мм; скручивание шатуна – не более 0,08 мм.

• При запрессовке втулок в шатуны с натягом 0,047 — 0,003 мм допускается:

а) западание торцов втулок относительно торцов головки шатуна — не более 0,5 мм.

После запрессовки втулок проверить совпадение масляного канала во втулке и шатуне;

б) постановка штифтов увеличенного диаметра в отверстие головки шатуна.

• Отремонтированные шатуны должны удовлетворять следующим техническим требованиям:

а) овальность и конусообразность посадочных поверхностей Ø45 и Ø50- до 0,03 мм;

б) допуск параллельности осей отверстий Ø50, Ø45, Ø25- 0,05 мм на длине 100 мм;

в) допуск перпендикулярности торцов к оси отверстия Ø50-0,06 мм;

• Палец шатунов подлежит замене при наличии:

а) трещин, волосовин, забоин и рисок глубиной более 0,05мм.

б) размеров, превышающих допускаемые.

• Восстановленные пальцы подвергнуть повторной проверке на магнитном дефектоскопе.
• Наружный диаметр пальца шатунов разрешается увеличивать до диаметра 45,3 + 0,08мм;
• Палец жесткого шатуна заменить при наличии:

а) трещин, рисок и забоин на рабочей поверхности глубиной более 0,1мм;

б) увеличения отверстия под штифт более 6,5мм.

• Шпильки шатуна заменить новыми независимо от состояния.
• Отремонтированные пальцы должны удовлетворять техническим требованиям:

а) на поверхности пальца по Ø45 риски, волосовины, забоины не допускаются;

б) оси отверстий Ø6 и Ø12 должны находится в одной плоскости, совпадающей с осью пальца. Допускаемое несовпадение- 0,3мм.

• Втулки шатунов заменить при наличии предельного зазора в сочленении их с пальцем или при ослаблении их посадки.

Втулки запрессовать с натягом 0,047…0,003мм.
