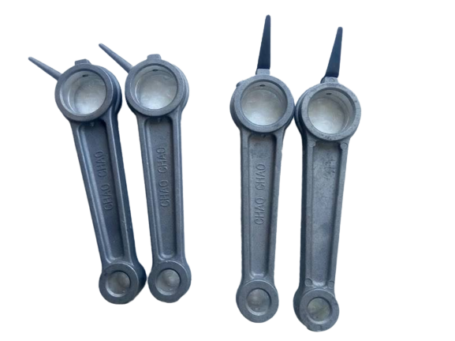

Шатун компрессора LB-50, LB-75, изготовлений из алюминиевого сплава, одевается на коленвал, шатун ЛБ50, ЛБ75 цельный он не имеет съёмной крышки шатуна, за счет того что шатун изготовлений из более мягкого материала чем коленчатый, он не нуждается во вкладыше и втулке шатуна. В нижней головке шатуна по диаметру имеются проточки для того что бы там оставалось масло после остановки компрессора. Смазка компрессора LB-50, LB-75, происходит за счет разбрызгивателя который находится на шатуне, у компрессоров ЛБ50 разбрызгиватели установленные боковые, у компрессора ЛБ 75, на среднем цилиндре разбрызгиватель устанавливается по центру. Применяется он на следующих компрессорах Лидер (Air force), Remeza (Aircast), LB-50, LB-75, ЛБ50, ЛБ75Шатун компрессора LB-50, LB-75 имеет следующие размеры:Диаметр под коленвал — 32 мм
Диаметр под палец поршневой — 15 мм
Расстояние между центрами отверстий — 137 ммКод в деталировке компрессора LB-50, LB-75 — 21132007 (боковой)/ 21132008 (центральный)

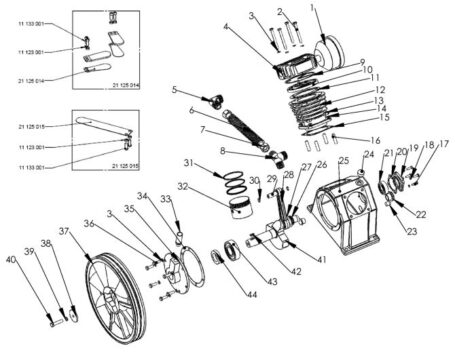

Позиция в деталировке LB-50 — 28
Позиция в деталировке LB-75 — 19 (боковой) 20 (центральный)
Количество на компрессор LB-50- 2 шт.
Количество на компрессор LB-75 — 3 шт.
Даная деталь применялась на следующих моделях компрессорных станций
- СБ4/С-100.LB50
• СБ4/Ф-270.LB50
• СБ4/Ф-270.LВ50В - СБ4/С-100.LB75
• СБ4/Ф-270.LB75
• СБ4/Ф-500.LB75
• СБ4/Ф-270.LВ75В - ВКП LB 550-10-100
• ВКП LB 550-10-270 - ВКП LB 750В-10-270
• ВКП LB 750-10-500
• ВКП W 1520-10-500T
• ВКП LB 750-10-100
• ВКП LB 750-10-270
