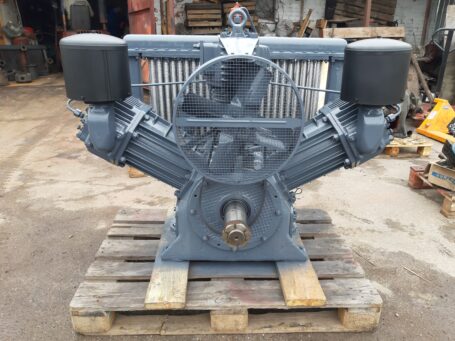

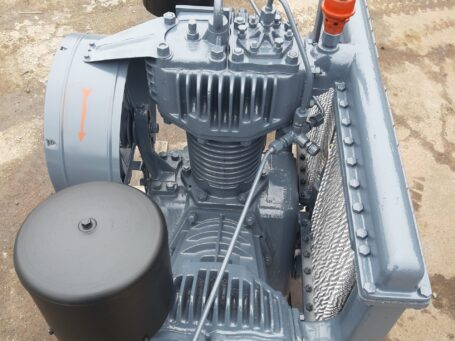

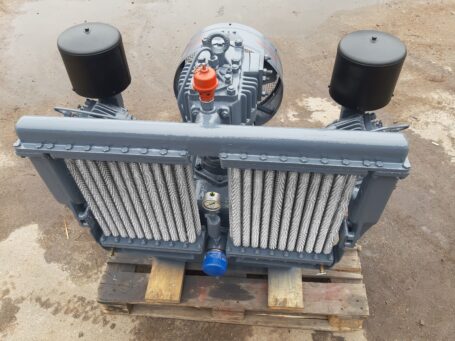

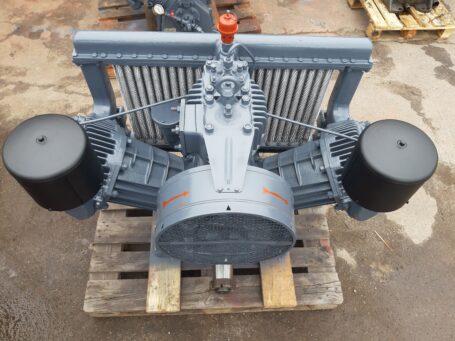

Перечень деталей подлежащих замене (независимо от состояния) при капитальном ремонте компрессора КТ-6
Наименование детали | Обозначение или ГОСТ | Количество (на 1 компрессор), шт |
КОМПРЕССОР ВОЗДУШНЫЙ КТ-6 |
Прокладка | 34.00.00.02-003 | 1 |
Прокладка | 34.00.00.03-000 | 2 |
Прокладка ЦВД | 34.00.00.05-004 | 2 |
Прокладка ЦНД | 34.00.00.11-007 | 4 |
Прокладка | 34.00.00.10-000 | 1 |
Прокладка | 34.00.00.12-004 | 7 |
Прокладка | 34.00.00.18-006 | 4 |
УЗЕЛ КОРПУСА |
Прокладка | 34.01.00.05-001 | 1 |
Прокладка боковых крышек | 34.01.00.11-004 | 2 |
Прокладка (Кольцо 27х35 МН4152-62) | 34.01.00.07-005 (34.97.5002.006) | 3 |
Прокладка | 34.01.00.13-008 | 1 |
Манжета | 11-100х125-1 ГОСТ 8752 | 1 |
Кольцо пружинное | 34.01.00.08-002 | 1 |
УЗЕЛ ШАТУНОВ |
Вкладыш верхний с заливкой | 34.03.03.00-009 | 1 |
Вкладыш нижний с заливкой | 34.03.04.00.002 | 1 |
ПОРШНИ ЦНД В СБОРЕ |
Кольцо поршневое компрессионное ЦНД | 34.05.00.04-002 | 4 |
Кольцо поршневое маслосъемное ЦНД | 34.05.00.05-009 | 4 |
КОРОБКА КЛАПАННАЯ ЦНД В СБОРЕ |
Диафрагма | 34.06.00.05-006 | 2 |
Пластина клапанная большая | 34.06.01.03-005 (34.06.01.03-018) | 4 |
Пластина клапанная малая | 34.06.01.04-002 (34.06.01.04-002) | 4 |
Грибок | 34.06.00.10-002 | 2 |
Прокладка | 34.06.00.07-000 | 4 |
Прокладка | 34.06.00.08-007 | 4 |
ПОРШЕНЬ ЦВД В СБОРЕ |
Кольцо поршневое компрессионное ЦНД | 34.08.00.02-009 | 2 |
Кольцо поршневое маслосъемное ЦНД | 34.08.00.03-006 | 2 |
ХОЛОДИЛЬНИК КОМПРЕССОРА |
Прокладка | 34.10.00.06-002 | 2 |
Прокладка | 34.10.00.07-009 | 4 |
Прокладка | 34.10.00.09-003 | 4 |
Кольцо | 26.03.07.06-000 | 1 |
Вставка | 26.03.07.09-001 | 1 |
ВЕНТИЛЯТОР КОМПРЕССОРА |
Прокладка | 34.11.00.08-003 | 1 |
НАСОС МАСЛЯНЫЙ |
Втулка | 34.13.01.02-008 | 1 |
Прокладка | 34.13.00.03-002 | 1 |
УЗЕЛ САПУНА |
Прокладка | 34.14.01.07-000 | 1 |
Элемент фильтрующий (Шайба капроновая) | 34.14.01.14-000 (34.14.01.14-013) | 1 |
ФИЛЬТР ВОЗДУШНЫЙ |
Элемент фильтрующий (Шайба капроновая) | 34.20.00.09-004 (34.20.00.09-017) | 6 |

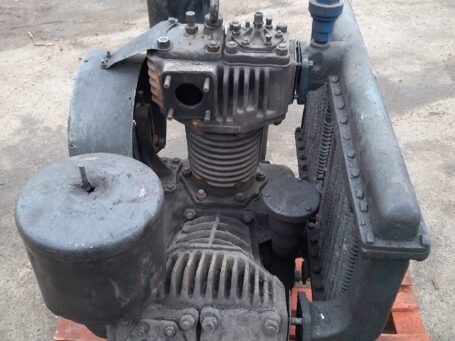

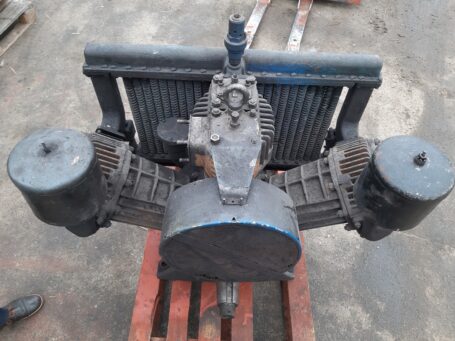

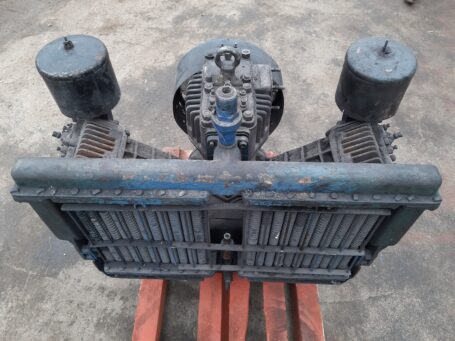

Инструкция по ремонту тепловозного компрессора КТ-6:
РАЗБОРКА И ДЕФЕКТАЦИЯ.
- Компрессор при капитальном ремонте подлежит полной разборке и тщательной очистке для ремонта и замены изношенных деталей.
- Разборку компрессора рекомендуется производить в следующей последовательности:
- снять трубопроводы разгрузочных устройств клапанных коробок, масляного насоса;
- отсоединить холодильник, масляный насос, трубопроводы;
- снять сапун вместе с патрубком, воздушные фильтры и патрубки фильтров;
- снять вентилятор, боковые крышки корпуса компрессора, клапанные коробки со всех трех цилиндров и поочередно цилиндры низкого и высокого давления;
- вынуть стопорные кольца и поршневые пальцы и отсоединить поршни;
- разобрать шатунный подшипник;
- снять переднюю крышку корпуса компрессора при помощи отжимных болтов;
- вынуть из крышки манжету или сальник;
- вынуть коленчатый вал из картера вместе с подшипниками;
- снять масляный фильтр, промыть его корпус и сетку, затем продуть сжатым воздухом;
- вывинтить из крышки нагнетательной камеры винт, снять крышку, упор;
- вынуть из клапанной коробки нагнетательный клапан;
- снять с всасывающей камеры крышку с резиновой диафрагмой, грибок, пружину, крышку клапана, стакан, винт и упор;
- вынуть из клапанной коробки всасывающий клапан;
- разобрать всасывающий и нагнетательный клапаны, промыть, протереть и обдуть сжатым воздухом;
- замерить высоту клапанных пружин в свободном состоянии.
- Наружным осмотром и обмерами определить отсутствие повреждений, сколов, забоин и повышенных износов, отклонений от круглости, из-за которых детали головки блока подлежат выбраковке.
- Детали, поступающие на освидетельствование, должны быть чистыми.
- Подшипники качения должны быть заменены новыми независимо от технического состояния.
- Шплинты, независимо от состояния, должны быть заменены.
- Крепежные детали с поврежденной или сорванной резьбой более двух ниток, с поврежденными гранями или шлицами должны быть заменены.
- Допускается исправление смятых или сорванных не более двух крайних ниток резьбы.
- Определение объема работ по восстановлению и ремонту узлов и деталей компрессора производится производственным мастером.
- Детали, приведенные в таблице 2 приложения Б подлежат замене при наличии браковочных признаков.
- Детали, приведенные в таблице 3 Приложения В подлежат магнитному контролю с последующим размагничиванием.
- СБОРКА И ИСПЫТАНИЕ КОМПРЕССОРОВ КТ6, КТ7, КТ6 Эл.
- Все детали, поступающие на сборку должны быть чистыми, не иметь заусенцев, забоин, задиров, ржавчины и других дефектов.
- Перед сборкой узлов детали необходимо промыть и продуть сжатым воздухом.
- Каналы и отверстия в деталях должны быть тщательно очищены и продуты сжатым воздухом.
- Модернизацию маслонасосов произвести согласно Инструктивного указания КТ6.ИУ .32.
- Модернизацию уплотнения 4коленвала произвести согласно инструктивного указания КТ6 ИУ 31
- Паронитовые прокладки в местах уплотнений ставить на лаке «Герметик».
- Подшипники качения перед установкой промыть, просушить и смазать маслом.
- Посадку подшипников на вал производить в горячем состоянии с нагревом до температуры 80…120оС.
- При сборке узла головки шатунов с крышкой допускается установка регулировочных прокладок по толщине в пределах 0,9…1,3 мм, при этом разномерность прокладок в узле не более 0,1 мм. Шпильки головки затянуть ключом с моментом 8000Н.см ( 800 кгс/см) гайки – 12000Н.см ( 1200кгс/см).
- При затянутых гайках вкладыши должны быть установлены в головке плотно, перемещение и проворот не допускаются.
- При сборке коленчатого вала с головкой шатунов зазор « на масло» в пределах
0,03…0,09 мм выдержать за счет постановки новых вкладышей категорийных размеров, постановки прокладок и шабрения баббитовой заливки.
- При сборке корпуса с цилиндрами должны быть поставлены по разъемам все шпильки, болты и штифты. При необходимости допускается пересверловка отверстия Ø 8 и Ø10 соответственно на Ø9 и Ø11 мм с установкой штифтов соответствующих диаметров (эскиз 1).
- Поршневые кольца перед монтажом проверить:
а) на коробление, которое должно быть не более 0,1 мм;
б) на радиальный зазор-просвет между кольцом и калибром, допускается до 0,3 мм не более чем в двух местах на дуге в 30о в каждом месте; на дуге в 30о от замка просветы не допускаются.
- Поршневые кольца при установке в ручьи поршня должны заходить свободно, заедание и заклинивание колец не допускается; зазор между поршневым кольцом и ручьем по высоте должен быть в пределах 0,02…0,08 мм.
- Замки поршневых колец должны быть смещены по окружности с интервалом 120о± 30о.
- При общей сборке компрессора монтажные зазоры и натяги выдержать согласно эскизу 32 и таблицы 4 ( приложение А).
- У собранного компрессора проверить:
а) линейную величину камеры сжатия по свинцовой выжимке, которая должна быть в пределах1…2 мм. Регулировку произвести за счет изменения толщины прокладок, укладываемых между клапанной коробкой и цилиндром или между цилиндром и картером компрессора;
б) величину натяжения ремня вентилятора.
При усилии 15 Н ( 1,5 кгс) стрела прогиба должна быть в пределах:
- для нового ремня 7…9 мм,
- бывшего в работе 9…11 мм;
в) регулировку предохранительного клапана холодильника компрессора на давление 0,45 МПа ( 4,5 кгс/см2).
- После ремонта компрессора предусматриваются следующие виды испытаний:
- Обкатка без клапанных коробок;
- Испытание на нагрев;
- Испытание на перегрузку;
- Испытание на производительность и утечку.
5.19 Для испытания компрессор установить на испытательный стенд, обеспечивающий частоту вращения коленчатого вала компрессора 4,5…5 с-1 ( 270-300 об/мин.), 6,7…7,3 с-1 (400- 440 об/мин.) , 12,5…14,2 с-1(750-850 об/мин.). Рекомендуется для испытаний компрессора применять стенд с плавной регулировкой частоты оборотов от 4,5с-1 (270 об/мин) до 14,2 с-1 ( 850 об/мин.).
- Заправить компрессор свежим или регенерированным маслом К19 ГОСТ 1861-73 или КС-19 ГОСТ 9243-75 до верхней риски маслоуказателя. Заливать масло через воронку с сеткой, размер ячеек в свету которой должен быть не более 0,45 мм.
- В процессе испытаний на нагрев допускается вынужденная остановка компрессора из-за его неисправности или по другим обоснованным причинам не более чем на 15 мин. В этом случае испытания продолжать с прерванного режима.
- В случае замены в процессе испытаний или при переборке корпуса , цилиндра, поршня, поршневых колец ( 2-х и более штук), шатуна коленчатого вала или вкладышей производить повторное испытание по полной программе. При замене маслонасоса, клапана или клапанной коробки компрессор испытать на прерванном режиме дополнительно в течение 1 часа. Если компрессор разбирается из-за нарушения герметичности его, то после сборки компрессор испытать на герметичность.
- Замеры показателей при испытаниях производить в конце каждого этапа испытаний.
- Температуру масла замерять тарированным аэротермометром, датчик которого устанавливать в отверстие для слива масла. Допускается применение ртутного термометра.
- Температуру сжатого воздуха замерять термопарой , установленной в трубопроводе на расстоянии не более 0,5 м от клапанной коробки ЦВД. Допускается замер ртутным термометром.
- Если при испытании не выдержан хотя бы один из параметров данного испытания, оно не засчитывается и после устранения дефектов должно быть повторено.
- В процессе испытаний ОТК ведет журнал, в который заносятся все производимые замеры. Журнал подписывает мастер сборки и контрольный мастер ОТК.
ОБКАТКА БЕЗ КЛАПАННЫХ КОРОБОК
- Компрессор подготовить к испытаниям согласно пункту 20.
- Обкатку производить в течение 1 часа 30 минут на следующих режимах: Частота вращения коленвала, с-1 ( об/мин.) Продолжительность обкатки ( мин)
4,5…5 (270…300) 30
6,7…7,3 ( 400…440) 30
12.5…14.2 ( 750…850) 30
Технические требования: при обкатке должна быть соблюдена последовательность смены режимов. На указанных режимах компрессор должен работать безостановочно.
- Во время обкатки ненормальные стуки и шумы в компрессоре , давление масла менее 0,15 МПа ( 1,5 кгс/см2), местные перегревы и другие неисправности в работе компрессора не допускаются и должны быть немедленно устранены.
- После обкатки компрессор остановить, а масло слить. Проверить состояние зеркала цилиндров ( не снимая их). Зеркало цилиндров должно быть чистым , без царапин и задиров. Снять и осмотреть масляный фильтр.
- Обнаруженные при осмотре дефекты устранить
- Внутреннюю поверхность корпуса и масляный фильтр промыть керосином осветительным ГОСТ 4753-68 и тщательно высушить.
ИСПЫТАНИЕ НА НАГРЕВ
- Компрессор собрать с клапанными коробками, холодильником , вентилятором, воздушными фильтрами, сапуном и подсоединить к воздушной магистрали испытательного стенда. Компрессор заправить маслом согласно пункта 5.20.
- Испытание на нагрев производить при частоте вращения коленвала 4,5 с-1 ( 270 об/мин) и 14, 2 с-1 (850об/мин).
- Испытание на нагрев при 4,5 с-1 ( 270 об/мин) производить в течение 2-х часов при следующих режимах:
- без противодавления – 20 мин.;
- с включенным регулятором давления -40 мин. ( ПВ=50%)
- с противодавлением 9 МПат ( 9 кгс/см2) -60 мин.
5.37 Значение показателей нагрева должны быть следующими:
- температура масла не более 65оС ( при этом давление масла не менее 0,15 МПа ( 1,5 кгс/см2);
- температура сжатого воздуха в нагнетательном трубопроводе на расстоянии не более 0,5 м от фланца клапанной коробки ЦВД в пределах 150…180 о С.
5.38 Испытание на нагрев при14,2 с-1 ( 850 об/мин) производить непосредственно после испытания при 4,5 с -1 ( 270 об/мин), т.е. при прогретом компрессоре. Допускается остановка не более 15 мин. Продолжительность испытаний – 1 час.
Компрессор испытывать с включенным регулятором ЗРД, отрегулированным на включение его в работу при 0,75 МПа ( 7,5 кгс/см2) и перевод на холостой ход при давлении 0,9 МПа ( 9 кгс/ см2) . Время работы компрессора под давлением должно относиться ко времени его работы на холостом ходу как 1:2.
Значения показателей нагрева должны быть следующими:
- температура масла не более 85 о С ( при этом давление масла не менее 0,3 МПа ( 3 кгс/см2)
- температура сжатого воздуха в нагнетательном трубопроводе на расстоянии 0,5 м от фланца клапанной коробки ЦВД не более 180 оС;
- температура коленчатого вала не должна превышать более чем на 20оС температуру масла в картере. При частоте вращения 270 об/мин. Температура масла должна быть не более 65 оС (при этом давление масла не менее 0,15 МПа (1,5 кгс/см2).
ИСПЫТАНИЕ НА ПЕРЕГРУЗКУ
- Испытание производить на прогретом компрессоре. Перерыв между испытаниями на нагрев и данным испытанием — не более 15 мин.
- Компрессор испытать при противодавлении 1 МПа ( 10 кгс/см2) в течение 5 минут при частоте вращения 4,5 с-1 ( 270 об/мин.) и в течение 5 минут при частоте вращения 14,2 с-1
( 280 об/мин.) , при этом замеры температур не производить. После остановки компрессора и его остывания произвести осмотр состояния рабочих поверхностей.
- При неудовлетворительных результатах испытаний , а так же при необходимости проверки работы узлов и поверхностей произвести переборку компрессора.
- При переборке осмотр допускается производить без снятия коленчатого вала, жесткого шатуна, поршневых колец и поршня и без снятия масляного насоса, если эти узлы и детали после испытаний не требуют повторного ремонта и показали удовлетворительную работу.
ИСПЫТАНИЕ НА ПРОИЗВОДИТЕЛЬНОСТЬ И УТЕЧКУ
- Подготовку компрессора к испытаниям произвести согласно п. 20 настоящего руководства.
- Схема стенда для испытания компрессора на производительность и утечку приведена на рис.1.
- Производительность определять после предварительного прогрева компрессора и воздухосборников А Б. Для этого открыть краны 1,3 и закрыть кран 2 – весь воздух будет проходить через воздухосборники А и Б и нагревать их. Регулирование режима работы компрессора (ПВ-1:2 ) производить краном 4
Прогрев производить непрерывной работой компрессора с включенным регулятором давления в течение 15 мин. При 4,5с-1( 270 об/мин) и в течение 45 мин. При 14,2 с-1 ( 850 об/ мин)
- Производительность определять при работе компрессора под постоянным давлением воздуха равным 0,8 МПа (8 кгс/см2).
- Определять производительность при 4,5 и 14,2 с-1 (270 и 850 об/мин.) следующим образом:
- открыть кран 2 и закрыть краны 3 и 4, установить необходимую для испытаний частоту вращения ( в этот момент давление в воздухосборнике Б должно равняться нулю);
- затем при крыть кран 1 настолько, чтобы в воздухосборнике А установилось и поддерживалось в процессе испытаний давление 0,8 МПа ( 8 кгс/см2);
- после этого закрыть кран 2 и одновременно открыть кран 3. В этот же момент включить секундомер;
- в момент, когда давление в воздухосборнике Б достигнет 0,4 МПа (4 кгс/см2), секундомер остановить и провести замер температуры воздуха в резервуаре Б.
5.49 Действительную производительность, представляющую объем в кубических метрах всасываемого компрессором в течение одной минуты воздуха, приведенную к давлению и температуре окружающей среды, определить по формуле:
V = 48 *(T + 273) м3
t *(T1 + 273) мин
где: Т- температура окружающего воздуха при испытаниях ,о С;
Т1- температура воздуха в воздухосборнике Б в момент достижения давления в нем 0,4 МПа ( 4 кгс/см2), О С;
t- время в секундах от момента пуска до момента остановки компрессора.
- Действительная производительность должна быть: при 4,5 с-1 ( 270 об/мин) — не менее 1.75 м3/мин; при 14,2 с-1 ( 850 об/мин)- не менее 5,3 м3/мин.
Для определения утечки воздуха через компрессор давление в воздухосборнике А довести примерно до 0,85 МПа ( 8.5 кгс/см2) – регулировку производить краном 1. Компрессор остановить. Начиная с 0,8 МПа ( 8 кгс/см2) скорость падения давления не должна превышать 0,1 МПа ( 1 кгс/см2) за 10 мин. При емкости воздухосборника 335 литров.
