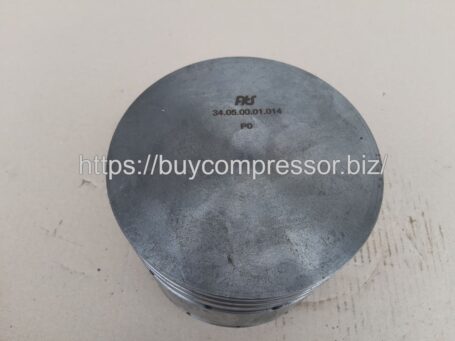

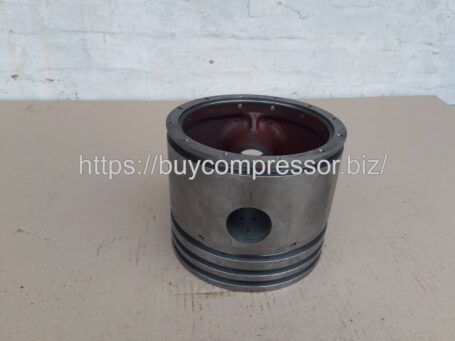

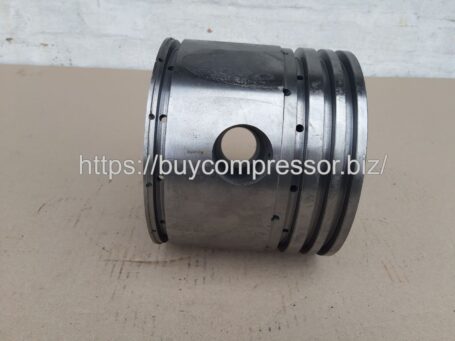

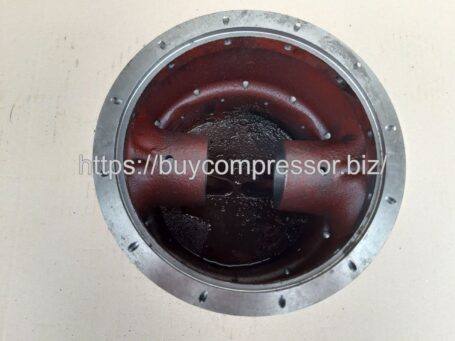

Поршень низкого давления НД (ЦВД) компрессора КТ-6 (КТ-6 Эл; КТ-7) 34.05.00.01-014 (КТ6.05.006-2), устанавливается внутри цилиндров и является рабочим органом для получения сжатого воздуха и входит в состав шатунно-поршневой группы. Поршень совершает возвратно-поступательное движение внутри цилиндра при работе компрессора. Имеет отверстие под поршневой палец ( диаметром 45 мм) и 4 канавки для поршневых колец, на него устанавливаются 2 компрессионных кольца и 2 маслосъёмных кольца. Материал поршня — серый чугун СЧ20, вес 9,3 кг.
Так же есть возможности отгрузки Поршня ЦНД 34.05.00.00-004сб , данный номер чертежа означает что в комплекте идут следующие запчасти:
Поршень ЦНД 34.05.00.01-014 — 1 шт.
Палец поршневой НД 34.05.00.02-008 — 1 шт.
Кольцо поршневое маслосъёмное НД 34.05.00.05-009 — 2 шт.
Кольцо поршневое компрессионное НД 34.05.00.04-002 — 2 шт.
Кольцо стопорное 34.05.00.03-005 — 2 шт.
Бывают следующие размеры поршней, которые соответствуют диаметру цилиндра:
0 градация ( номинал) | 198,00 мм |
1 градация ( 1 ремонт) | 198,50 мм |
2 градация ( 2 ремонт) | 199,00 мм |
3 градация ( 3 ремонт) | 199,50 мм |
4 градация ( 4 ремонт) | 200,00 мм |
Рекомендации при ремонте компрессора КТ-6
а) трещин, задиров, наволакивания металла;
б) рисок, вмятин и сколов глубиной более 0,3мм;
в) овальности на направляющей части более 0,045 мм для поршня ЦНД
г) износов, превышающих допускаемые.
а) овальность направляющей части ЦНД и ЦВД- 0,045мм;
б) допуск круглости поверхности Ø45 под поршневой палец- 0,027мм;
в) допуск перпендикулярности оси отверстия Ø45 к образующей поршня-0,06мм на длине 100мм.
ООО «НПП Полэнергокомплекс» имеет полный перечень запасных частей к компрессорам КТ-6; КТ-6 Эл; Кт-7, производителя АО «Полтавский турбомеханический завод» (ПТМЗ), которые устанавливаются на тепловозах и электровозах. Вся продукция сертифицирована и надлежащего качества. На представленные товары распространяются гарантийные обязательства в полном объеме.
