Палец жесткого шатуна компрессора КТ-6 34.03.00.02-004 (КТ6.03.013)

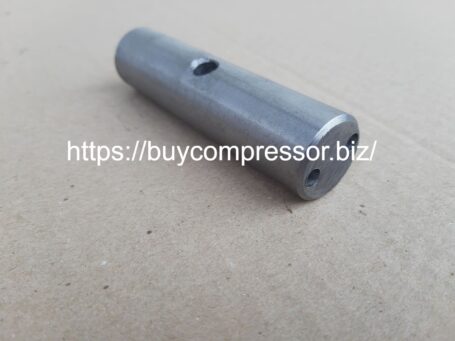

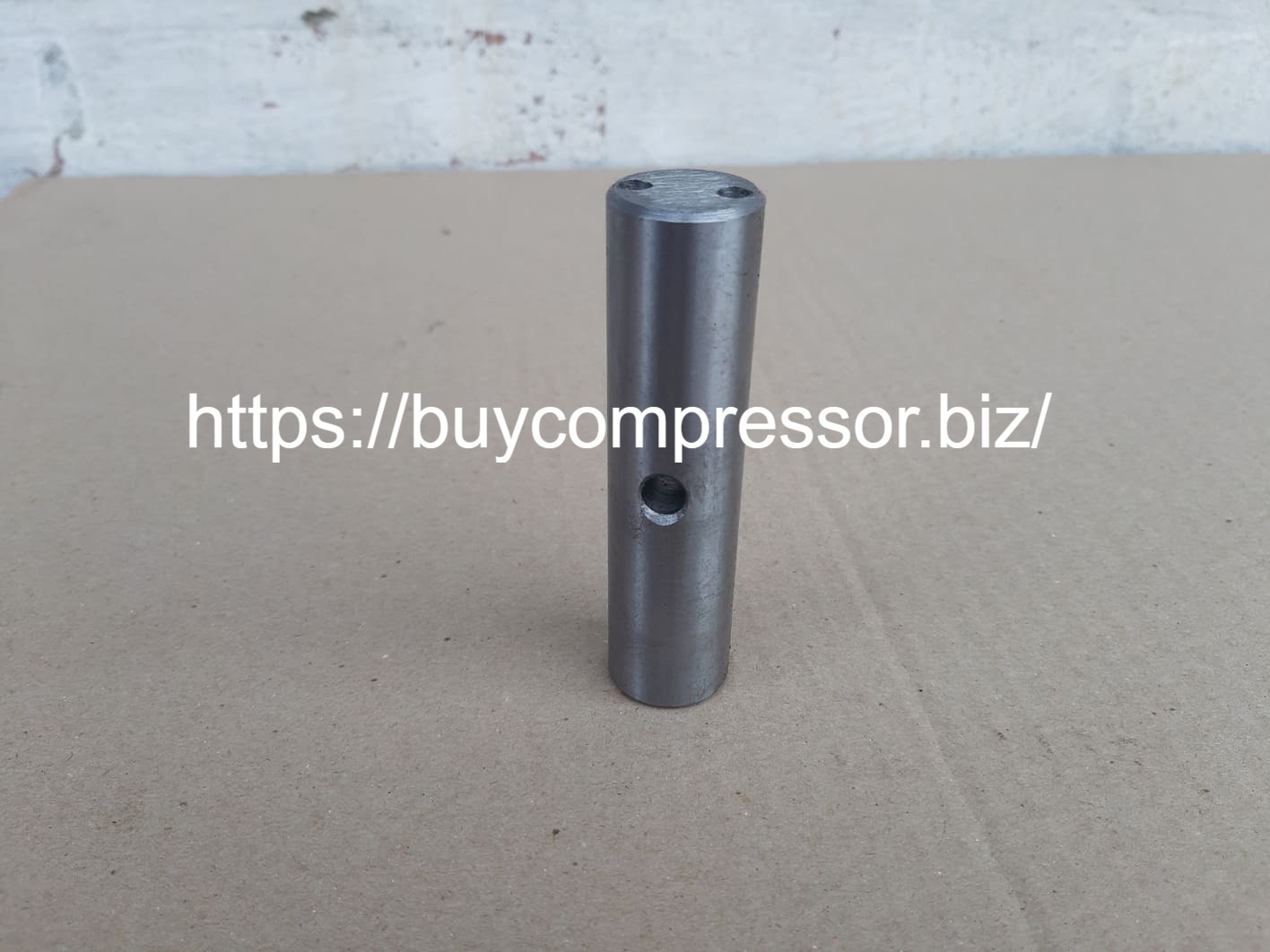

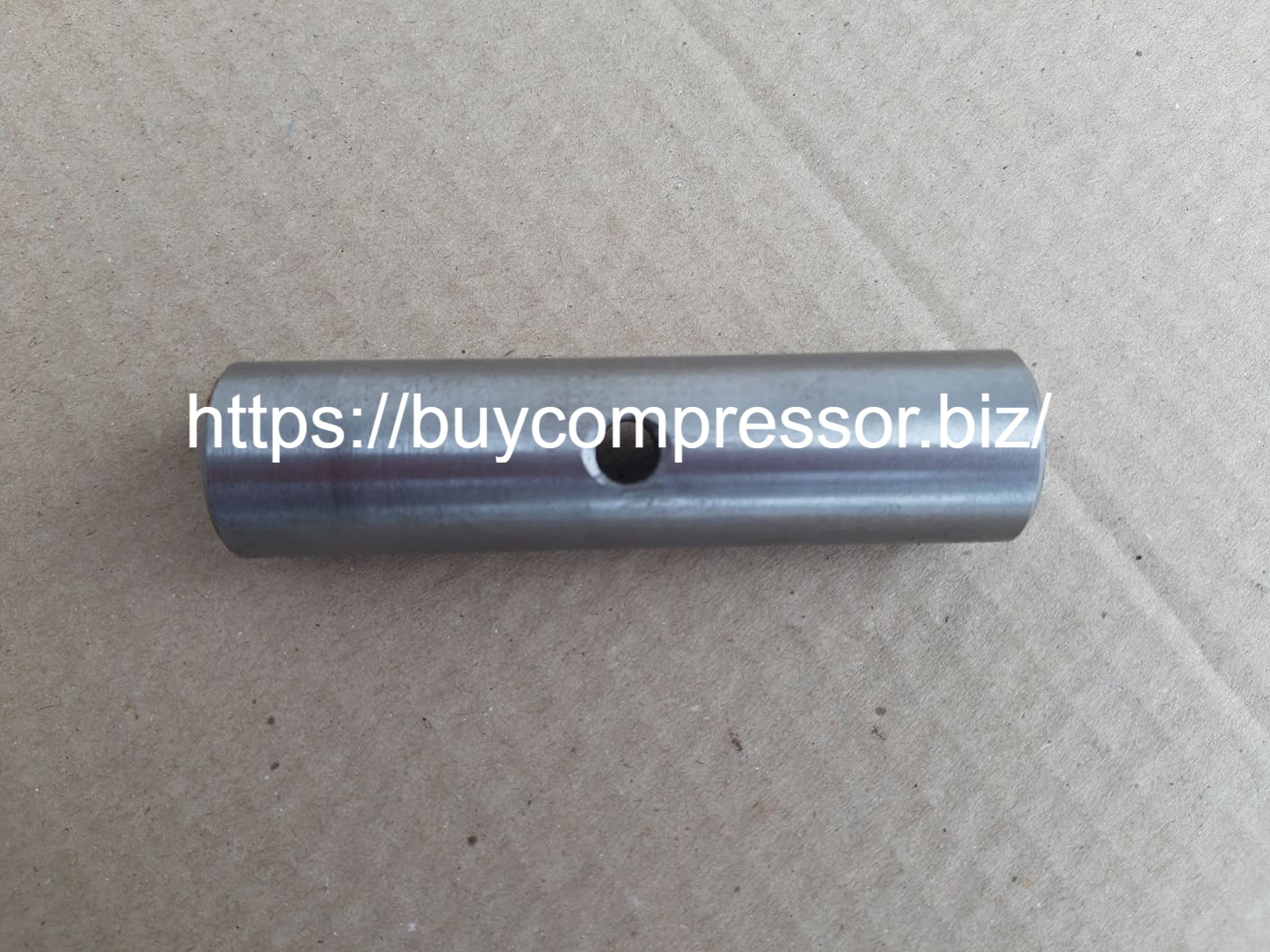

Палец жесткого шатуна компрессора КТ-6 (КТ-6 Эл; КТ-7) 34.03.00.02-004 (КТ6.03.013), небходим для жесткого соединения шатуна компрессора, что б он не проварачивался на соединении шатуна и узла шатунов. Количество на 1 компрессор 1 шт. Длинна пальца 100 мм, диаметр 25 мм, вес 0,354 кг.

Рекомендации при ремонте компрессора КТ6

• Палец шатунов подлежит замене при наличии:

а) трещин, волосовин, забоин и рисок глубиной более 0,05мм.

б) размеров, превышающих допускаемые.

• Восстановленные пальцы подвергнуть повторной проверке на магнитном дефектоскопе.
• Наружный диаметр пальца шатунов разрешается увеличивать до диаметра 45,3 + 0,08мм;

• Палец жесткого шатуна заменить при наличии:

а) трещин, рисок и забоин на рабочей поверхности глубиной более 0,1мм;

б) увеличения отверстия под штифт более 6,5мм.

• Отремонтированные пальцы должны удовлетворять техническим требованиям:

а) на поверхности пальца по Ø45 риски, волосовины, забоины не допускаются;

б) оси отверстий Ø6 и Ø12 должны находится в одной плоскости, совпадающей с осью пальца. Допускаемое несовпадение- 0,3мм.

ООО «НПП Полэнергокомплекс» имеет полный перечень запасных частей к компрессорам КТ-6; КТ-6 Эл; Кт-7, производителя АО «Полтавский турбомеханический завод» (ПТМЗ), которые устанавливаются на тепловозах и электровозах. Вся продукция сертифицирована и надлежащего качества. На представленные товары распространяются гарантийные обязательства в полном объеме.
