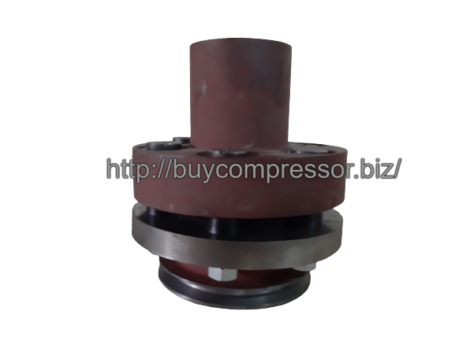

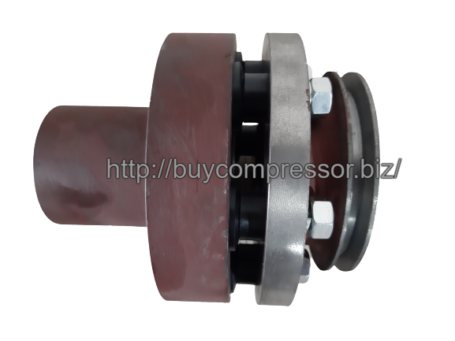

Муфта соединительная компрессора ПК, ПКС 33.04.00.00-017сб, соединяет коленчатый вал компрессора и привод (электрический или дизель). В зависимости от Вашего оборудования комплектацию муфты в сборе можно менять и просчитывается стоимость отдельно.
Стандартный комплект поставки включает в себя следующие позиции:
Палец полумуфты 33.04.01.00-017сб — 6 шт.
Полумуфта ведомая компрессора ПК (ПКС) 13.04.00.01-00 (33.04.00.01-027) ( 6-пальцевая) — 1 шт.
Полумуфта ведущая компрессора ПКС 13.04.00.02-011 (33.04.00.02-011) 6 — пальцевая — 1 шт. (Диаметр 48мм, 55мм или 60 мм).
Ниже Вы можете найти весь перечень полумуфт, которыми можно укомплектовать муфту соединительную 33.04.00.00-017сб:
Полумуфта ведущая компрессора ПКС 13.04.00.02-011 (33.04.00.02-011) 6 — пальцевая
Полумуфта ведущая компрессора ПКС 33.04.00.02-008 (8 — пальцевая)
Полумуфта ведущая компрессора ПКСД 28.06.00.01-014
Полумуфта ведомая компрессора ПКСД 25.10.00.02-011/15.10.00.02-011
Полумуфта ведомая компрессора ПК (ПКС) 33.04.00.01-014 ( 8-пальцевая)
Полумуфта ведомая компрессора ПК (ПКС) 13.04.00.01-00 (33.04.00.01-027) ( 6-пальцевая)
Запчасти для компрессоров производства АО «Полтавский турбомеханический завод» (ПТМЗ) серии ПК-5,25А; ПКС-5,25А; ПКСД-5,25; ЭПКУ-5,25/7; ПК-1,75А; ПКС-1,75А; ПКСД-1,75; ЭПКУ-1,7/10; ПК-3,5А; ПКС-3,5А; ПКСД-3,5; ЭПКУ-3,5/7. На складе предприятии большой перечень запчастей в наличии, коленчатые валы, цилиндры, клапана, поршня, поршневые кольца, шатуны, пальцы, прокладки и многое другое к данной серии компрессора. Отправка в любой город Украины, работаем со странами ближнего зарубежья, вся продукция новая и сертифицирована.
Перечень поставляемых запчастей к компрессорам ПК-1,75А; ПК-3,5А; ПК-5,25 А Вы можете найти в таблице ниже, если возникли вопросы свяжитесь с нашими менеджерами.
| Наименование | Номер чертежа | Вес, кг |
| Кронштейн отводки | 246.03.01.08-80 | 7,7 |
| Кронштейн отводки | 28.10.00.01-000 | 12,64 |
| Полумуфта ведомая ПКСД | 25.10.00.02-011 | 7,5 |
| Полумуфта ведущая ПКСД | 28.06.00.01-014 | 13,52 |
| Клапан обратный ЭПКУ | 205.04.00.00-00сб | |
| Пластина обратного клапана | 26.03.01.00-000cб | 0,042 |
| Упор обратного клапана | 26.03.00.02-014 | 0,24 |
| Седло обратного клапана | 26.03.00.01-017 | 0,043 |
| Патрубок кривой | 26.03.00.03-008 | 4,2 |
| Патрубок прямой | 231.03.02.01-07 | 1,85 |
| Датчик холостого хода | 26.03.03.00-022сб | 0,925 |
| Сервомеханизм | 26.03.04.00-025сб | 4,05 |
| Клапан предохранительный 3,4 Атм. | 26.03.07.00-008сб | 0,94 |
| Клапан предохранительный 8 Атм. | 26.03.07.00-008сб | 0,94 |
| Клапан предохранительный CAXL 3,4 Атм. | CAXL4 3.4+-0.1* | 0,48 |
| Клапан предохранительный CAXL 8 Атм. | CAXL4 8+-0.1* | 0,48 |
| Узел коленвала ПК-1,75А | 31.02.00.00-020сб | 16,85 |
| Вал коленчатый ПК-1,75А | 31.02.01.00-007сб | 12,9 |
| Корпус ПК-1,75А | 31.01.00.01-004 | 26,90 |
| Корпус ПК-3,5А | | |
| Корпус ПК-5,25А | | |
| Трубка маслонасоса ПК-1,75А | 31.03.00.00-001сб | 0,43 |
| Трубка маслонасоса ПК-3,5А; ПК-5,25А | 33.09.00.00-009сб | 0,43 |
| Цилиндр НД | 32.00.00.01-039 | 11,2 |
| Цилиндр ВД | 32.00.00.02-023 | 6,9 |
| Фильтр масляный | 32.01.01.00-003сб | 0,438 |
| Сетка фильтра | 32.01.02.00-006сб | 0,1 |
| Штуцер масляного фильтра | 32.01.00.06-002 | |
| Узел коленвала ПК-3,5А | 32.02.00.00-007сб | 22,9 |
| Вал коленчатый ПК-3,5А | 32.02.01.00-000сб | 18,95 |
| Шатунно-поршневая группа ЦНД | 32.03.00.00-020сб | 2,95 |
| Поршень ЦНД | 32.03.00.01-014 | 1,495 |
| Кольцо маслосъемное ЦНД эспандер | 32.03.01.00-007сб | 0,065 |
| Кольцо компрессионное торцевое ЦНД | 32.03.00.03-018 | 0,052 |
| Кольцо компрессионное скребковое ЦНД | 32.03.00.03-021 | 0,052 |
| Палец поршневой ЦНД | 32.03.00.04-002 | 0,224 |
| Пластина стопорная | 32.03.00.05-012 | 0,015 |
| Кольцо стопорное пальца | Б22-65Г | 0,00085 |
| Шатунно-поршневая группа ЦВД | 32.04.00.00-027сб | 2,96 |
| Поршень ЦВД | 32.04.00.01-024 | 1,775 |
| Кольцо маслосъемное. ЦВД эспандер | 32.04.01.00-004сб | 0,015 |
| Кольцо компрессионное торцевое ЦВД | 32.04.00.03-028 | 0,0145 |
| Кольцо компрессионное скребковое ЦВД | 32.04.00.05-006 | 0,0145 |
| Палец поршневой ЦВД | 32.04.00.04-009 | 0,119 |
| Насос масляный правого вращения | 32.09.00.00-006сб | 3,84 |
| Насос масляный левого вращения | 32.09.00.00-019сб | 3,84 |
| Втулка маслонасоса | 32.09.01.02-016 | 0,026 |
| Фильтр воздушный с резонатором | 32.10.00.00-020сб | 4,87 |
| Сапун | 32.11.00.00-001сб | 0,978 |
| Устройство натяжное | 32.14.00.00-002сб | 1,01 |
| Теплообменник | 32.19.00.00-005сб | 18 |
| Теплообменник | 32.19.00.00-010сб | 18 |
| Теплообменник | 33.03.00.00-023сб | 18 |
| Секция теплообменника | 32.19.01.00-000сб | 4,6 |
| Корпус теплообменника ЦНД | 32.19.00.01-004 | 1,94 |
| Корпус теплообменника ЦВД | 32.19.00.02-014 | 1,43 |
| Клапан 1 ступени | 32.20.00.00-005сб | 3,64 |
| Пластина клапана НД | 32.20.00.02-009 | 0,0065 |
| Пружина клапан НД | 32.20.00.03-006 | 0,0065 |
| Клапан 2 ступени | 32.21.00.00-002сб | 2,4 |
| Пластина клапанная ВД | 32.21.00.01-009 | 0,005 |
| Пружина клапана ВД | 32.21.00.02-006 | 0,005 |
| Корпус коробки клапанов ЦНД | 33.00.00.01-016 | 7,2 |
| Корпус коробки клапанов ЦВД | 33.00.00.02-026 | 6,53 |
| Узел коленвала ПК-5,25А с подшипниками | 33.02.00.00-040сб | 34,11 |
| Вал коленчатый ПК-5,25А | 33.02.01.00-029сб | 28,5 |
| Муфта соединительная | 33.04.00.00-017сб | 20,2 |
| Полумуфта ведомая (8 пальцевая) | 33.04.00.01-014 | 7,6 |
| Полумуфта ведомая | 33.04.00.01-027 | 7,7 |
| Полумуфта ведущая ПКС д. 48,55,60 мм | 33.04.00.02-011 | 9,9 |
| Полумуфта ведущая (8 пальцевая) | 33.04.00.02-008 | 9,12 |
| Палец муфты в сборе | 33.04.01.00-017сб | 0,29 |
| Палец муфты | 33.04.00.03-005 | 0,29 |
| Кольцо резиновое К4 | 33.04.00.04-002 | 0,014 |
| Втулка пальца муфты | 33.04.00.05-009 | 0,006 |
| Вентилятор компрессора правого вращения | 33.05.00.00-027сб | 7,72 |
| Вентилятор компрессора левого вращения | 33.05.00.00-027сб | 7,72 |
| Стойка вентилятора | 33.05.00.01-024 | 1,9 |
| Кожух вентилятора в сборе | 33.05.01.00-020сб | 2,51 |
| Держатель кожуха | 33.05.01.00-013 | 0,65 |
| Ось вентилятора ПК | 33.05.00.02-018 | 0,5 |
| Шкив вентилятора | 33.05.00.03-002 | 0,85 |
| Лопасть вентилятора (правая) | 34.11.00.01-004 | 0,47 |
| Лопасть вентилятора (левая) | | 0,47 |
| Коллектор нагнетательный ПК-5,25А (длинный) | 244.00.00.30-00 | |
| Коллектор нагнетательный ПК-5,25А | 33.08.00.00-009 | |
| Коллектор нагнетательный ПК-3,5А | 32.17.00.01-000 | |
| Коллектор всасывающий ПК-3,5А | 32.18.00.00-023 | |
| Коллектор всасывающий ПК-5,25А | 33.10.00.01-046 | |
| Коллектор всасывающий ПК-1,75А | 31.05.00.01-060 | |
| Полумуфта ведущая | 218.03.06.00-00сб | 20,75 |
| Полумуфта ведомая | 218.03.07.00-00сб | 30,50 |
| Корпус промежуточный ПК-5,25А | 32.01.00.02-050 | 38 |
| Корпус промежуточный ПК-3,5А | 232.00.00.01-03 | 32 |
| Корпус промежуточный ПК-1,75А | 232.00.00.01-02 | 21 |
| Вал сцепления | 28.10.00.03-004 | 5,13 |
| Вал сцепления новый | 246.03.01.03-27 | 4,95 |
| Колодка в сборе | 218.03.09.00-00сб | 1,503 |
| Пружина колодки | 218.03.08.04-05 | 0,148 |
| Сильфон (Компенсатор) | ТВ 50х100 | 3,0 |
| Шатун ПК | ГАЗ-52 | 1,00 |
| Шайба шатуна | 32.03.00.06-019 | |
| Манометр глицериновый | | |
| Узел манометра в сборе | 34.16.00.00-020сб | |
| Диффузор кожуха нижний ПК-5,25А | 33.12.00.00-001сб | |
| Диффузор кожуха нижний ПК-3,5А | 32.13.03.00-017сб | |
| Диффузор кожуха верхний ПК-5,25А | 33.11.00.00-004сб | |
| Диффузор кожуха верхний ПК-3,5А | 32.12.00.00-008сб | |
| Диффузор кожуха верхний ПК-1,75А | 31.06.00.00-015сб | |
| Корпус промежуточный ПК-5,25А | 32.01.00.02-050 | |
| Корпус промежуточный ПК-3,5А | 232.00.00.01-03 | |
| | |
| Радиатор ПКСД | УР-70 | |
| Комплект прокладок ПК-5.25А | ——————— | 0,48 |
| Комплект прокладок ПК-3.5А | ——————— | 0,35 |
| Комплект прокладок ПК-1.75А | ——————— | 0,25 |
| Подшипник 1000928Л | | |
| Подшипник 410 | | |
| Подшипник 312 | | |
| Подшипник 310 | | |
| Подшипник 203 | | |
| Маслоуказатель | 33.07.00.00-005сб | 0,126 |
| Гайка коленвала | 32.00.00.10-004 | 0,178 |
| Крышка передняя под подшипник 310 | 32.01.00.02-004 | 4,69 |
| Крышка передняя под подшипник 410 | 32.01.00.02-103 | 4,69 |
| Крышка люка малая (глухая) | 33.01.00.04-014 | |
| Крышка люка малая (под щуп) | 31.01.00.02-030 | |
| Крышка люка большая (под щуп и тэн) | 32.01.00.04-037 | |
| Крышка люка большая (под щуп) | 32.01.00.04-024 | |
| Крышка люка большая (глухая) | 33.01.00.03-017 | |
| Вкладыш шатуна | ВК-51 стандарт | 0,042 |
| Втулка шатуна ПК | | |
| Ремень А-1060 | А-1060 | |
| Манжета 1,2-50х70 | | |
| Тэн (элемент нагрева 110/220в) | | |
| Фильтрующий элемент | | |
| Патрубок фильтра MANN | 32.10.04.00-010сб | |
| Фильтр воздушный MANN | | |
