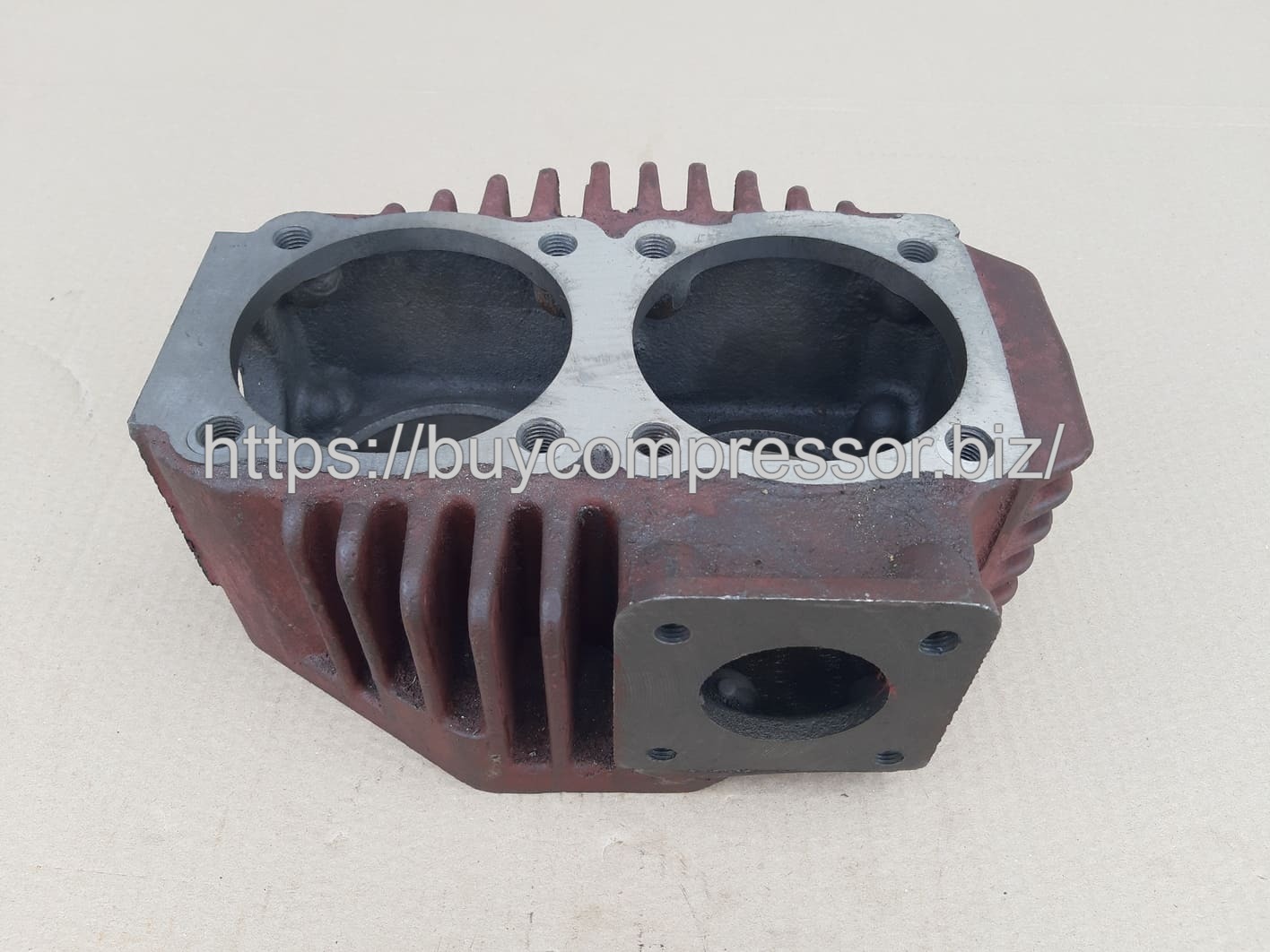

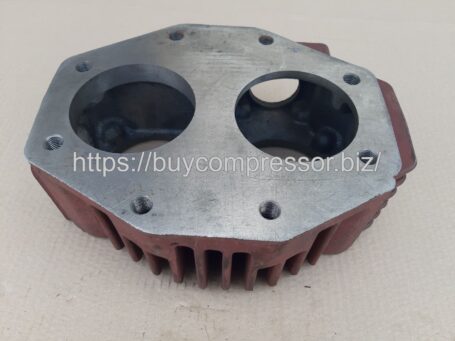

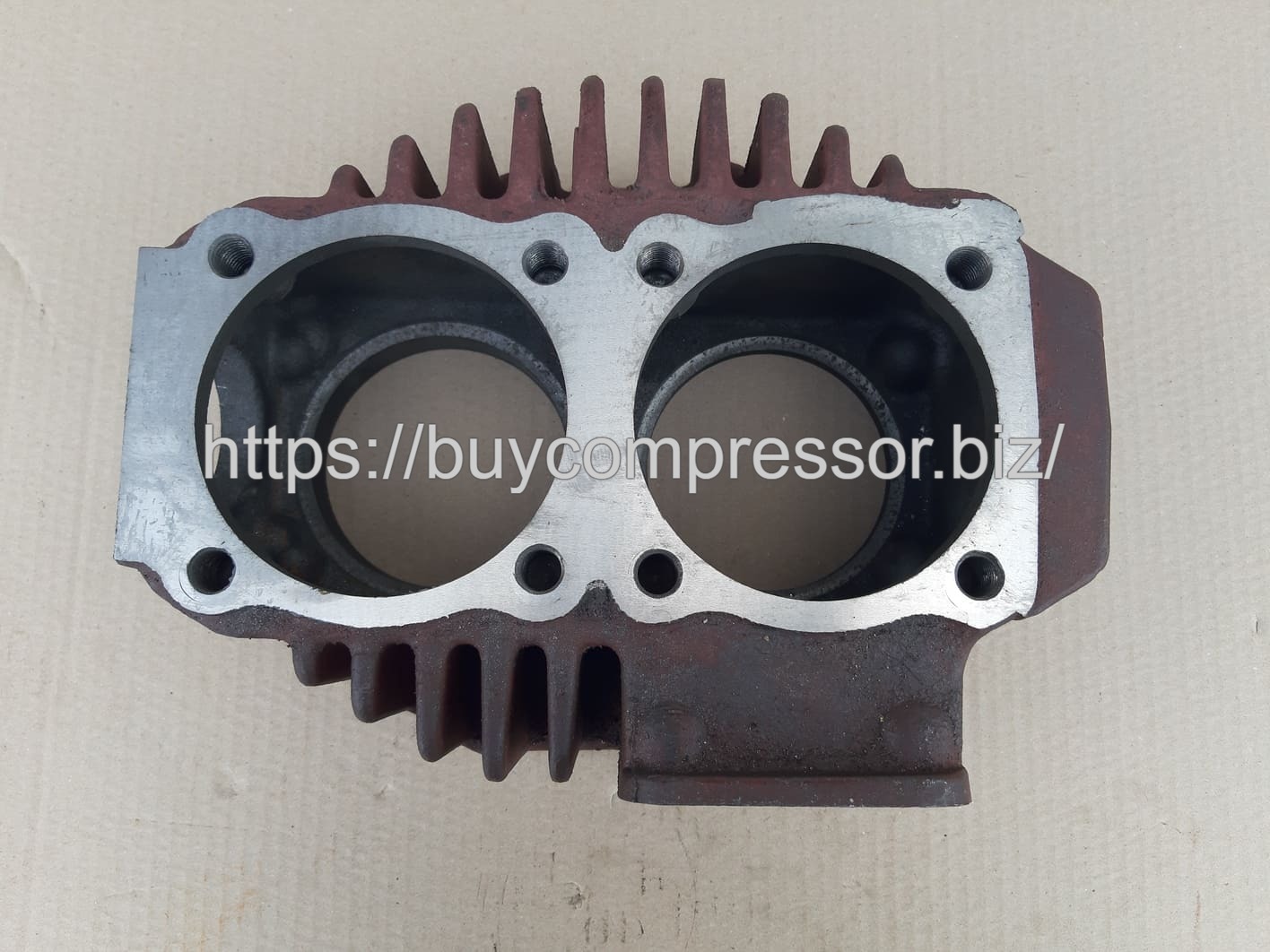

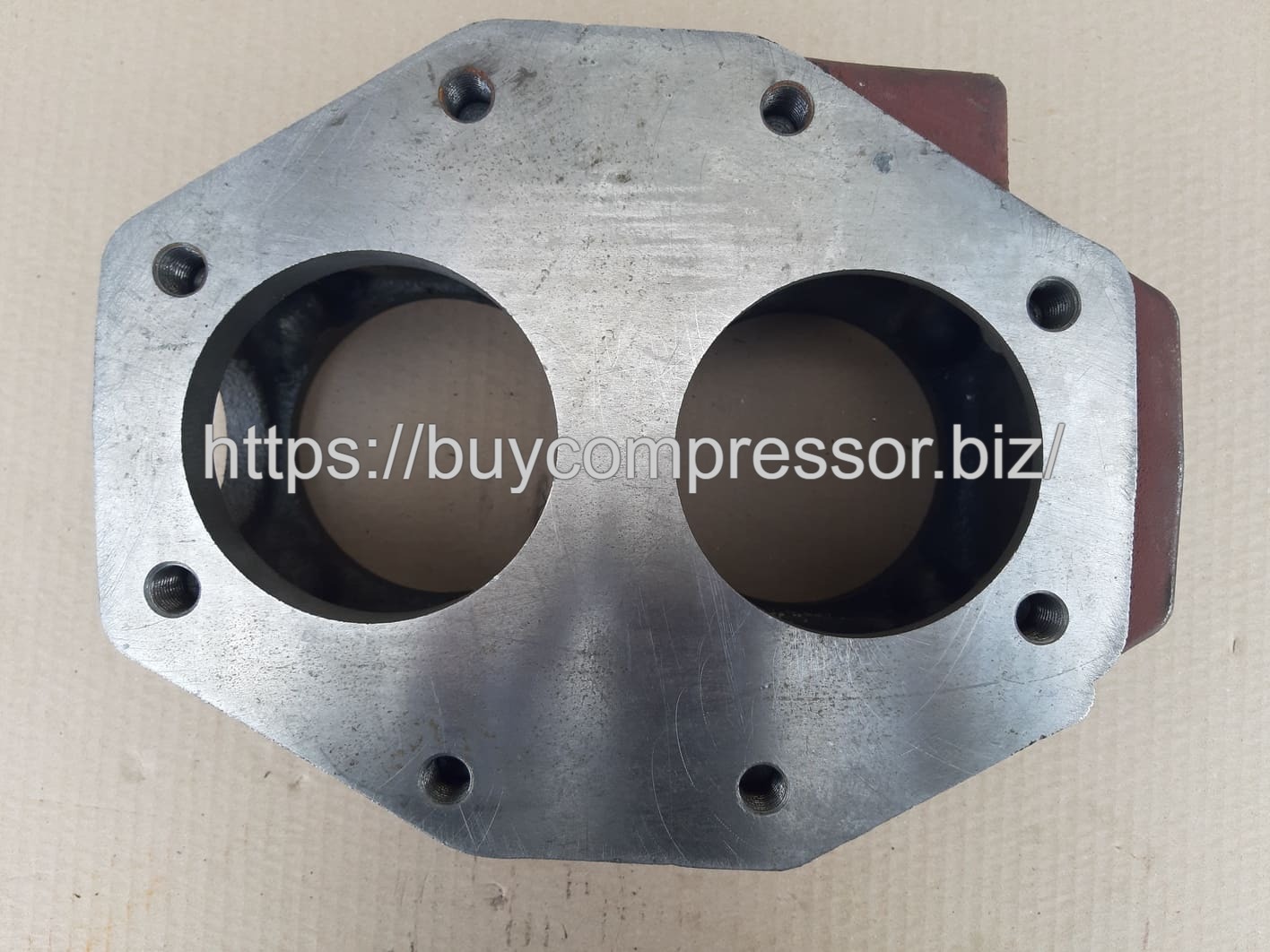

Корпус клапанной коробки ЦВД 34.09.00.01-009 (КТ6.09.011)

Корпус клапанной коробки ЦВД компрессора КТ-6, Кт-7, КТ-6Эл  34.09.00.01-009 (КТ6.06.011), предназначен для крепления узлов и деталей, регулирующих подачу воздуха. Корпус клапанной коробки ЦВД 34.09.00.01-009  изготавливаются из чугуна СЧ-20 литьем. Клапанные коробки внутренней перегородкой разделены на две полости: всасывающую и нагнетательную. К клапанной коробке  ЦВД со стороны всасывающей полости прикреплен холодильник компрессора, а со стороны нагнетательной полости  фланец для подсоединения воздушной магистрали потребителя.

Рекомендации при ремонте

Корпус клапанной коробки ЦВД — черт. 34.09.00.01-009 КТ 6.09.011.

• Корпус подлежит замене при наличии:

а) трещин;

б) откола охлаждающих ребер более 15%; в) износов, превышающих допускаемые.

• После ремонта корпусы клапанных коробок подвергнуть гидравлическому испытанию давлением 1,5 МПа (15 кгс/см²)-цилиндров высокого давления , в течение 5 минут. Течь и потение не допускаются.

• У клапанных коробок, прошедших механическую обработку, допуск параллельности плоскости  относительно опорных плоскостей  — 0,15мм.

ООО «НПП Полэнергокомплекс» имеет полный перечень запасных частей к компрессорам КТ-6; КТ-6 Эл; Кт-7, производителя  АО «Полтавский турбомеханический завод» (ПТМЗ), которые устанавливаются на тепловозах и электровозах. Вся продукция сертифицирована и надлежащего качества. На представленные товары распространяются гарантийные обязательства в полном объеме.
