Есть в наличии
от 15125 грн без НДС
  • Номер чертежа 34.09.00.00-002сб
  • Железнодорожный чертёж КТ6.09сб-2
  • Материал чугун/сталь
  • Вес, кг 38,13
Мы работаем в военное время
Победа будет за нами! Слава Украине!
1
Официальная гарантия
Только оригинальный товар, официальная гарантия
2
Доставка и оплата
По Украине в кратчайшие сроки, с возможностью оплаты при получении
3
Возврат и обмен
Возврат или обмен товара в течение 14 дней
4
1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (3 оценок, среднее: 5,00 из 5)
Загрузка...

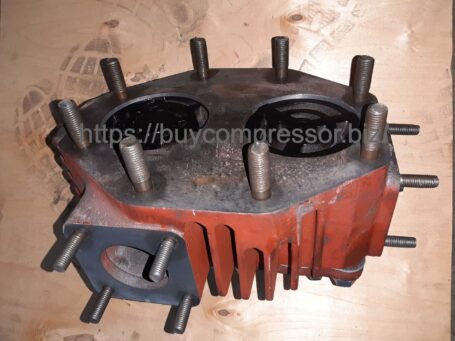

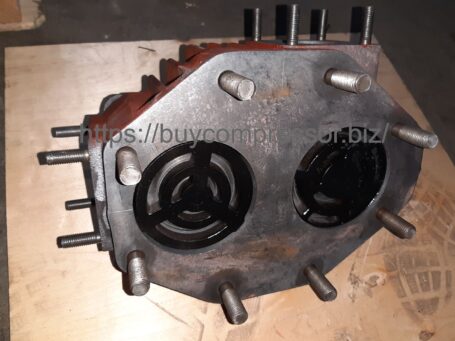

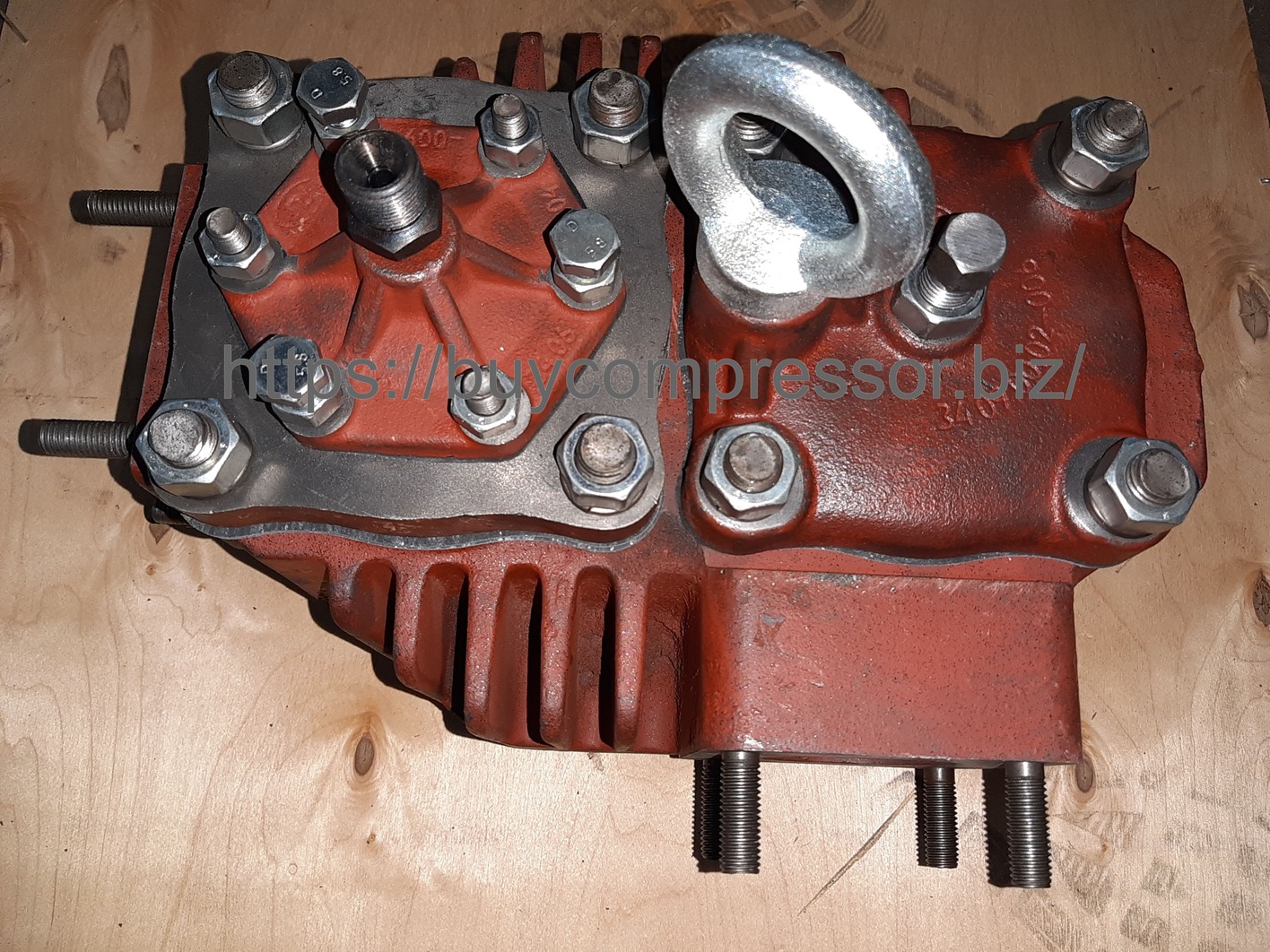

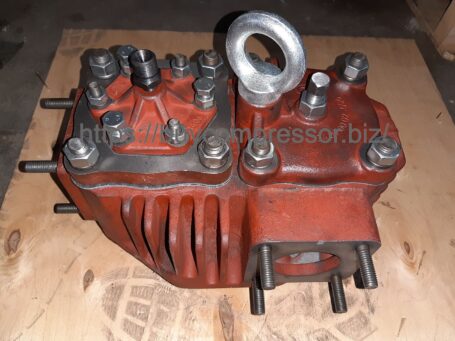

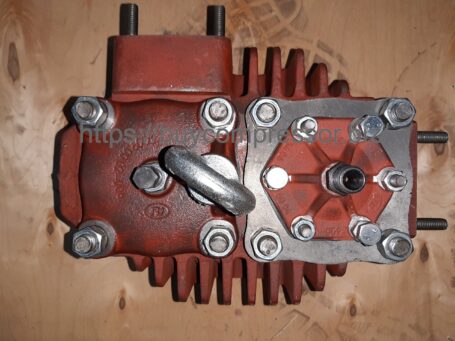

Коробка клапанная ЦВД в сборе компрессора КТ-6, Кт-7 34.09.00.00-002сб (КТ6.09сб-2), предназначена для регулировки подачи воздуха компрессора, состоит из клапанной коробки которая разделена на  две полости перегородкой всасывающую и нагнетательную. к корпусу клапанной коробки ЦВД со стороны всасывания крепится холодильник компрессора, а со стороны нагнетания трубопроводная магистраль. Корпус коробки снаружи имеет оперение и закрыт крышками. В нагнетательной полости помещен нагнетательный клапан, который прижат к гнезду в корпусе с помощью упора и винта с контргайкой через крышку в которой имеется отверстие для РЫМ болта. Во всасывающей полости расположен всасывающий клапан и разгрузочное устройство, необходимое для переключения компрессора в режим холостого хода при вращающемся коленчатом вале. Для компрессора КТ-6 Эл, во всасывающей полости вместо разгрузочного устройства расположен упор и винт прижимающий клапан (идентичен нагнетательной стороне).

Коробка клапанная ЦВД в сборе 34.09.00.00-002сб (КТ6.09сб-2) для компрессоров КТ6 и КТ7 состоит из:

Корпус клапанной коробки ЦВД 34.09.00.01-009 (КТ6.09.011) — 1 шт.

Клапан нагнетательный 34.06.01.00-017сб (КТ6.06.001сб2) — 1 шт.

Клапан всасывающий 34.06.02.00-010сб (КТ6.06.002сб2) — 1 шт.

Прокладка медная 34.06.00.08-007 (КТ6.06.029) — 2 шт.

Упор нагнетательного клапана 34.06.00.03-015 — 1 шт.

Болт упорный 34.06.00.06-003 — 1 шт.

Прокладка 34.06.00.07-000 — 2 шт.

Крышка нагнетательного клапана ЦВД 34.09.00.02-006 (КТ6.09-012-1) — 1 шт. (под Рым-болт)

РЫМ болт М20х2,5 DIN 580ЦБ — 1 шт.

Стакан всасывающего клапана ЦВД 34.09.00.04-000 (КТ6.09.014-1) — 1 шт.

Упор всасывающего клапана (Рогачик) 34.06.03.00-000сб (КТ6.06.004сб2) — 1 шт.

Пружина разгрузочного устройства 34.06.00.09-004 (КТ6.06.031)  — 1 шт.

Крышка всасывающего клапана ЦВД 34.09.00.05-007 (КТ6.09.015-3) — 1 шт.

Грибок 34.06.00.10-002 — 1 шт.

Крышка диафрагмы 34.06.00.04-009 (КТ6.06.016-1) — 1 шт.

Диафрагма 34.06.00.05-006 (КТ6.06.021) — 1 шт.

Штуцер ввертной 34.00.00.16-002 — 1 шт.

И остальные крепёжные изделия.



Коробка клапанная ЦВД в сборе 34.09.00.00-002сб (КТ6.09сб-2) для компрессоров КТ-6 Эл состоит из:

Корпус клапанной коробки ЦВД 34.09.00.01-009 (КТ6.09.011) — 1 шт.

Клапан нагнетательный 34.06.01.00-017сб (КТ6.06.001сб2) — 1 шт.

Клапан всасывающий 34.06.02.00-010сб (КТ6.06.002сб2) — 1 шт.

Прокладка медная 34.06.00.08-007 (КТ6.06.029) — 2 шт.

Упор нагнетательного клапана 34.06.00.03-015 — 2 шт.

Болт упорный 34.06.00.06-003 — 2 шт.

Прокладка 34.06.00.07-000 — 2 шт.

Крышка нагнетательного клапана ЦВД 34.09.00.02-006 (КТ6.09-012-1) — 1 шт. (под Рым-болт)

Крышка нагнетательного клапана ЦВД 34.06.00.02-005 (КТ6.06.012-1) — 1 шт.

РЫМ болт М20х2,5 DIN 580ЦБ — 1 шт.

И остальные крепёжные изделия.



ООО «НПП Полэнергокомплекс» имеет полный перечень запасных частей к компрессорам КТ-6; КТ-6 Эл; Кт-7, производителя  АО «Полтавский турбомеханический завод» (ПТМЗ), которые устанавливаются на тепловозах и электровозах. Вся продукция сертифицирована и надлежащего качества. На представленные товары распространяются гарантийные обязательства в полном объеме.

  • Номер чертежа 34.09.00.00-002сб
  • Железнодорожный чертёж КТ6.09сб-2
  • Материал чугун/сталь
  • Вес, кг 38,13
  • Применяемость на компрессорах КТ-6; КТ-7; КТ-6Эл
