Загрузка...Поршневые компрессоры ПК-5,25А устанавливаются на всех гидравлических тепловозах ТГМ6 (А,В,Д), а также применяются на электрических тепловозах ТЭП70 и ТЭП75. На тепловозах ТГМ6 всех модификаций компрессор располагается в машинном помещении и приводится во вращение от гидроредуктора (на ТГМ6А) или дополнительной гидромуфты, установленной на заднем торце УГП (на ТГМ6В и Д).

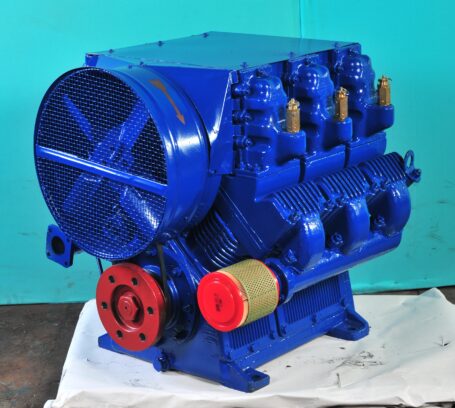

Современные требования, предъявляемые ко всем видам техники, отличаются своей строгостью, исключением не являются и компрессорные установки. Перед Вами поршневой двухступенчатый шестицилиндровый компрессор ПК-5,25А. Имеет комбинированную систему смазки, которая выполняет несколько задача, главная из которых – обеспечение оптимального давления масла. Масляная система служит и для удаления образовавшихся в результате работы продуктов износа. Данная мера позволяет продлить срок службы компрессора в целом и обеспечить максимально продуктивную работу.
Помимо применения на локомаотивах, компрессор очень хорошо подойдет для применения в общепромышленых условиях, на производствах, заводах, хорошо подойдет для пескоструйных рабод и т.д. Есть варианты когда компрессор ПК-5,25А монтируют на передвижные компрессорные станциии (ПКС-5,25А), от вала отбора мощности при эксплуатации в полевых условиях, также популярная модель ПКСД-5,25А, с дизельным двигателем на шасси.
Технические характеристики компрессора ПК-5,25А
| Наименование параметра | Единицы измере- ния | Величина | |||||
| ПК-1.75А | ПК-3,5А | ПК-5,25А | |||||
Давление конечное (номинальное) | кгс/см 2 | 7…9 | |||||
Частота вращения вала компрессора | (номинальная) | об/мин | 1465 | 1470 | 1475 | ||
Производительность при противодавлении 7 кгс/см 2 и частоте вращения: | (номинальной) | м 3/мин | 1.75 | ||||
| 1100 об/мин | — | — | 4,0 | ||||
Мощность потребляемая | При противодавлении 7 кгс/см 2 и номинальной частоте вращения | кВт | 11,63 | 22,75 | 33,0 | ||
| При противодавлении 9 кгс/см * и частоте вращения 1100 об/мин | — | 25 | |||||
Режим работы | При давлении 7 кгс/см 2 | ПВ% | 100 | ||||
| При давлении 9 кгс/см 2 | 50 | ||||||
Допускается непрерывная работа при давлении 9 кгс/см 1 (не чаще одного раза в течение 2 ч) | мин | 15 | |||||
Количество цилиндров | 1 ступени | шт | 1 | 2 | 3 | ||
| 2 ступени | 1 | 2 | 3 | ||||
Диаметр цилиндров | 1 ступени | мм | 140 | ||||
| 2 ступени | 80 | ||||||
Ход поршня | мм | 98 | |||||
Охлаждение | Воздушное | ||||||
Смазка | Комбинированная под давлением и разбрызгиванием | ||||||
Количество масла, заливаемого в компрессор | л | 3,5 | 5,5 | 9,5 | |||
Давление в системе смазки | кгс/см2 | 1.7..3 | |||||
Длительность работы компрессора без смены масла | ч | Не более 300 | |||||
Направление вращения (если смотреть со стороны привода) | По часовой стрелке | ||||||
Габаритные размеры | длина | мм | 495 | 650 | 835 | ||
| ширина | 750 | ||||||
| высота | 760 | ||||||
Масса компрессора (без смазки и ведущей полумуфты) | кг | 140 | 215 | 320 | |||
| Привод | От электродвигателя или ДВС через эластичную муфту | ||||||
