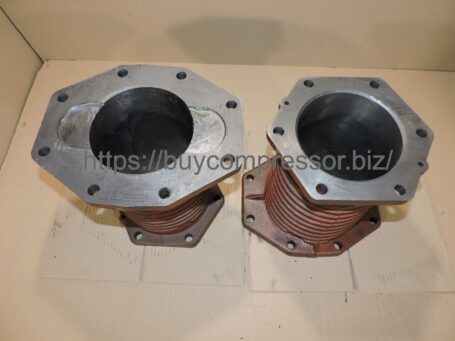

Цилиндр высокого давления ВД (ЦВД) компрессора КТ-6 (КТ-6 Эл; КТ-7) 34.00.00.06-001 (КТ6.01-022) Изделие предназначено для установки на корпус компрессора и крепление на них клапанных коробок, внутри коробок происходит сжатие воздуха. Цилиндр высокого давления компрессора представляют собой отливки из чугуна марки СЧ20 с расточками под клапанные коробки и креплениями к корпусу самого компрессора. Номинальный диаметр цилиндра ВД 155,00 мм, при необходимости его можно расточить под ремонтный поршень.
Бывают следующие размеры цилиндров и поршней соответственно:
Номинал — 155,00 мм
Р1 — 155,5 мм
Р2- 156,00 мм
Р3 — 156,50 мм
Р4 — 157,00 мм
Рекомендации при ремонте компрессора КТ-6
а) трещин;
б) изломанных охлаждающих ребер более 15% их общего количества;
в) износов, превышающих допускаемые.
Нормы предельно допускаемых размеров деталей компрессоров КТ6, КТ6Эл, КТ7 при капитальном ремонте
| ||
Наименование сопрягаемого размера | Размер (параметр) по чертежу | Предельно- допускаемый размер при выпуске из ремонта |
Овальность цилиндров низкого и высокого давления | 0,00…0,03 | 0,00…0,04 |
Диаметр цилиндра высокого давления | 155+0,08+0,02
| 157
|
Толщина привалочного фланца цилиндра высокого давления
| 18+1-0,5
| 17
|
ООО «НПП Полэнергокомплекс» имеет полный перечень запасных частей к компрессорам КТ-6; КТ-6 Эл; Кт-7, производителя АО «Полтавский турбомеханический завод» (ПТМЗ), которые устанавливаются на тепловозах и электровозах. Вся продукция сертифицирована и надлежащего качества. На представленные товары распространяются гарантийные обязательства в полном объеме.
